Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AC31M2K-CD

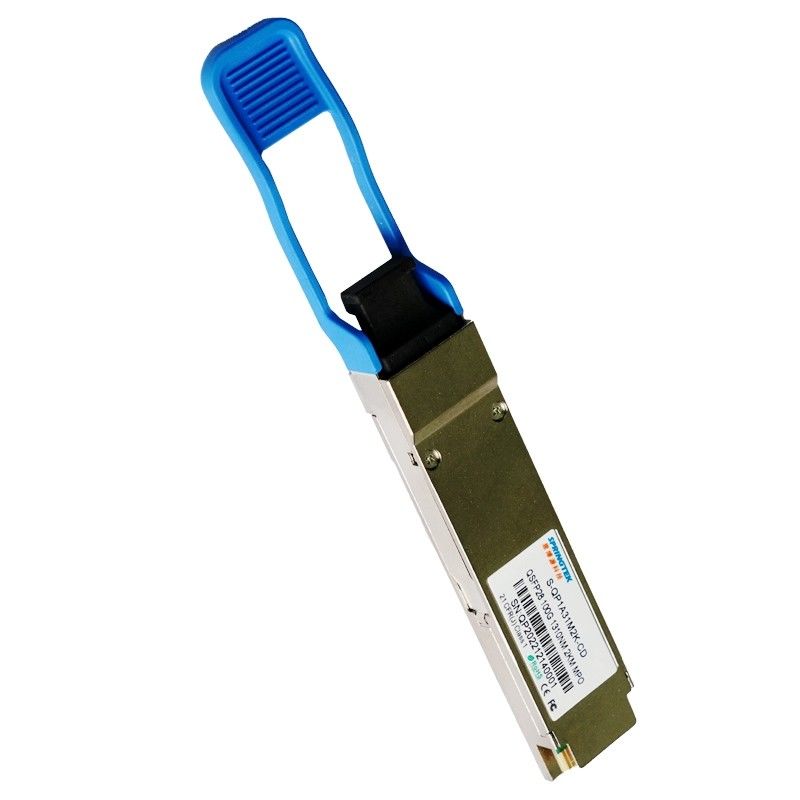

QSFP28 100G PSM4 1310nm 2km MTP / MPO Modul Transceiver Optik Kompatibel Cisco
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2km, 0ºC~+70ºC, Dengan DDM, |
Keterangan
Transceiver optik mode tunggal Springtek 100G PSM4 QSFP28 dirancang untuk aplikasi komunikasi optik.Produk ini memberikan peningkatan kepadatan port, menawarkan empat saluran pengiriman dan penerimaan independen, Setiap saluran beroperasi pada 25Gbps, menghasilkan kecepatan data agregat 100Gbps pada 2km serat mode tunggal, Kabel pita serat optik dengan konektor MTP/MPO dapat dipasang ke dalam wadah modul QSFP28, Pin pemandu di dalam wadah memastikan keselarasan yang tepat.
menurut QSFP28 Multi-Source Agreement (MSA), Modul ini dapat dikelola melalui antarmuka serial dua kabel I2C.Modul pemancar menerima sinyal input listrik yang kompatibel dengan level Common Mode Logic (CML), Semua sinyal data input bersifat diferensial dan diakhiri secara internal.Modul penerima mengubah sinyal input optik paralel melalui array detektor foto menjadi sinyal output listrik paralel.Sinyal listrik output modul penerima juga kompatibel dengan tegangan dengan level Common Mode Logic (CML).Semua sinyal data bersifat diferensial dan mendukung kecepatan data hingga 25Gb/dtk per saluran.
Fitur
Aplikasi
Standar
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 900 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Ketidakcocokan terminasi diferensial | - | - | 10 | % | |
| Kerugian pengembalian input diferensial | Per 100G CLR4 MSA | dB | |||
| Kerugian pengembalian input mode umum | Per 100G CLR4 MSA | dB | |||
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 1200 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| Ketidakcocokan terminasi diferensial | - | - | 10 | % | |
| Kerugian pengembalian keluaran diferensial | Per 100G CLR4 MSA | dB | |||
| Kerugian pengembalian keluaran mode umum | Per 100G CLR4 MSA | dB | |||
Karakteristik ptik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Karakteristik Pemancar | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 1 | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1260 | 1310 | 1355 | nm | ||
| Daya Luncur Rata-Rata Total | Merengut | 9.5 | dBm | ||||
| Daya Luncur Rata-Rata per Jalur | TXPx | -6.5 | 2.5 | dBm | |||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Rasio Penekanan Sidemode | SMSR | 30 | dB | ||||
| Peluncuran rata-rata Matikan per jalur | Poff | -30 | dB |
|
|||
|
Definisi Masker Mata Pemancar {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Karakteristik Penerima | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | |||||
| Panjang gelombang pusat jalur (rentang) | λ | 1260 | 1355 | nm | |||
| Daya penerima rata-rata, setiap jalur | Rmaks | 3.5 | dBm | ||||
|
Sensitivitas Penerima Tanpa Tekanan (OMA) per Jalur |
Rxsens | -10.2 | dBm | 1 | |||
| Input Daya Saturasi (Kelebihan Beban) | Psat | 4.5 | dBm | ||||
| Reflektansi Penerima | rr | -26 | dB | ||||
| LOS | Penegasan Optik | Pd | -12 | dBm | |||
| Penegasan Optik | Pa | -18 | |||||
| Catatan | |||||||
|
|||||||
