Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AL4L10-CD

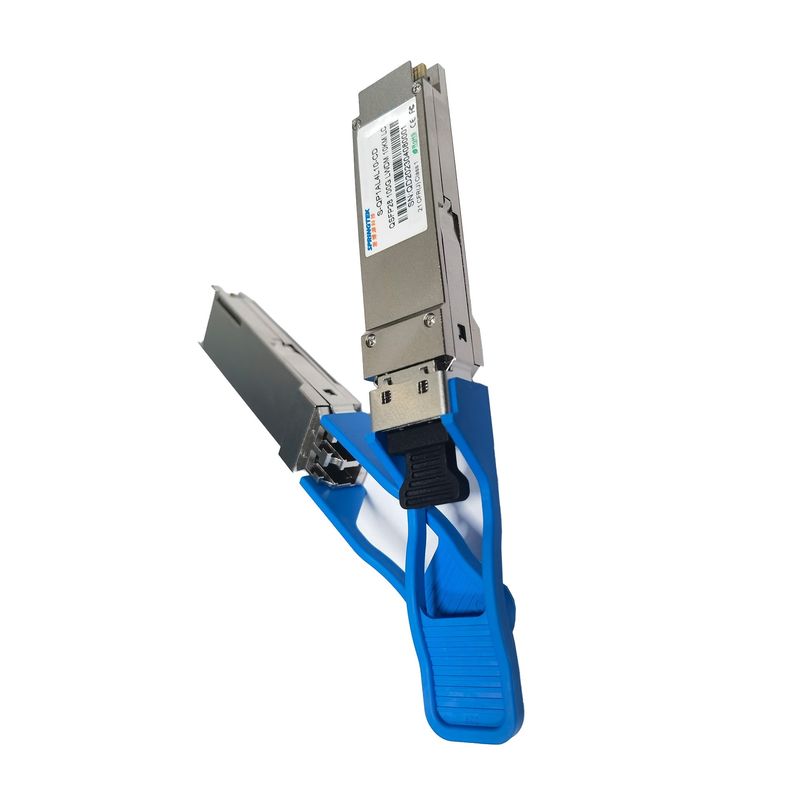

Duplex LC SMF 100g Cisco QSFP28 LR4 Kompatibel Transceiver 1310nm 10km DOM LAN WDM
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps,1294 -1310 nm, SM, LC,10km, 0ºC~+70ºC, Dengan gaya DDM,COB |
Keterangan
Transceiver Springtek 100GBase-LR4 QSFP28 dirancang untuk memenuhi persyaratan tautan ethernet 100G melalui SMF hingga 10 km.Ini sesuai dengan QSFP28 MSA, IEEE 802.3ba dan IEEE 802.3bm.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Modul ini memiliki kecepatan bit agregat hingga 103,1Gbps dengan multiplexing dari 4 jalur optik LAN-WDM independen, masing-masing jalur mampu mentransmisikan 25,78125Gb/s melalui SMF 10km.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Catu daya tunggal +3.3V
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 900 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Kerugian pengembalian input diferensial | Untuk 100Gbase-LR4 | dB | |||
| Kerugian pengembalian input mode umum | Untuk 100Gbase-LR4 | dB | |||
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 850 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| Kerugian pengembalian keluaran diferensial | Untuk 100Gbase-LR4 | dB | |||
| Kerugian pengembalian keluaran mode umum | Untuk 100Gbase-LR4 | dB | |||
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Karakteristik Pemancar | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 1 | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Daya Luncur Rata-Rata Total | Merengut | - | - | 10.5 | dBm | ||
| Mengirimkan OMA per Jalur | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Daya Luncur Rata-Rata per Jalur | TXPx | -4.3 | - | 4.5 | dBm | ||
| Rasio Kepunahan | ER | 4 | - | - | dB | ||
| Rasio Penekanan Sidemode | SMSR | 30 | - | - | dB | ||
| Kebisingan Intensitas Relatif | RIN | - | - | -130 | dB/Hz | ||
| Reflektansi Pemancar Reflektansi | - | - | -12 | dB | |||
|
Definisi masker mata pemancar {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Karakteristik Penerima | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 3 | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Daya Terima Rata-Rata per Jalur | RXPx | -10.6 | - | 4.5 | dBm | 4 | |
| Sensitivitas Penerima (OMA) per Jalur | Rxsens | - | - | -8.6 | dBm | ||
| Reflektansi Penerima | - | - | -26 | dB | |||
| LOS | Penegasan Optik | Pd | - | - | -11.6 | dBm | |
| Penegasan Optik | Pa | -24 | - | - | |||
| LOS histeresis | 0,5 | - | - | dB | |||
| Catatan | |||||||
|
1. Pemancar beroperasi pada 25,78125Gbps setiap saluran. 2. Hit rasio 5x10-5. 3. Penerima beroperasi pada 25,78125Gbps setiap saluran. 4. Nilai daya dan akurasi daya dengan semua saluran aktif. |
|||||||
