Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1A85M01-CD

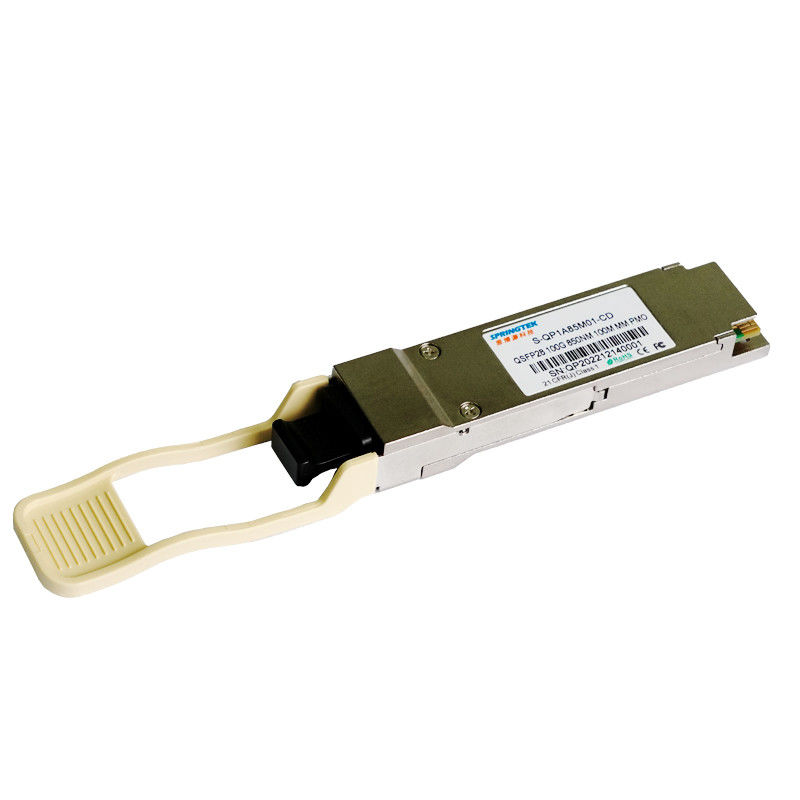

MPO/MTP 100Gbps SR Kompatibel Modul Transceiver Optik Juniper QSFP28 850nm100m
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek 100GBase-SR4 QSFP28 dirancang untuk memenuhi persyaratan tautan ethernet 100G melalui MMF hingga 100m.Ini sesuai dengan QSFP28 MSA, IEEE 802.3bm dan CAUI-4.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Catu daya tunggal +3.3V
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | VCC | -0,5 | - | 4 | V |
| kisaran suhu penyimpanan | TS | -40 | - | 85 | °C |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | - | 95 | % |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | - | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.46 | V |
| Konsumsi Daya Total | Pw | - | - | 2.5 | W |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | ||
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 1000 | mV | ||
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | ||
| Kerugian pengembalian input diferensial | Per IEEE P802.3bm | dB | |||||
| Kerugian pengembalian input mode umum | Per IEEE P802.3bm | dB | |||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | ||
| Swing tegangan output diferensial | VKELUAR | 300 | - | 900 | mV | ||
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | ||
| Kerugian pengembalian keluaran diferensial | Per IEEE P802.3bm | dB | |||||
| Kerugian pengembalian keluaran mode umum | Per IEEE P802.3bm | dB | |||||
Karakteristik Optik
| Karakteristik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |
| Lebar Spektral RMS | ∆λ | - | - | 0,6 | nm | |
| Daya Luncur Rata-Rata, setiap jalur | PKELUAR | -8.4 | - | 2.4 | dBm | |
| Amplitudo Modulasi Optik, setiap jalur | OM | -6.4 | - | 3 | dBm | |
|
Pemancar dan mata dispersi penutupan (TDEC), setiap jalur |
TDEC | 4.3 | dB | |||
| Rasio Kepunahan | ER | 2.0 | - | - | dB | |
| Rata-rata Launch Power of OFF pemancar, setiap jalur | PMATI | - | - | -30 | dBm | |
| Toleransi kehilangan pengembalian optik | ORL | - | - | 12 | dB | |
|
Masker mata pemancar definisi{X1,X2,X3,Y1,Y2,Y3} |
{0,23,0,34,0,43,0,27,0,35,0,4} | |||||
| Karakteristik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Panjang Gelombang Penerima | λ | 840 | 850 | 860 | nm | |
| Daya rata-rata saat menerima input, setiap jalur | PXPx | - 10.3 | - | 2.4 | dBm | |
| Sensitivitas Penerima Tertekan di OMA | SRS | - | - | -5.2 | dBm | 1 |
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -13 | dBm | |
| Histeresis LOS | KALAH | 0,5 | dB | |||
| Reflektansi Penerima | Rfl | -12 | dB | |||
| Catatan | ||||||
| 1. Diukur dengan pola uji PRBS 231 -1, @25,78125Gb/s, BER<5E-5. | ||||||
