Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AL4L40-CD-Lite

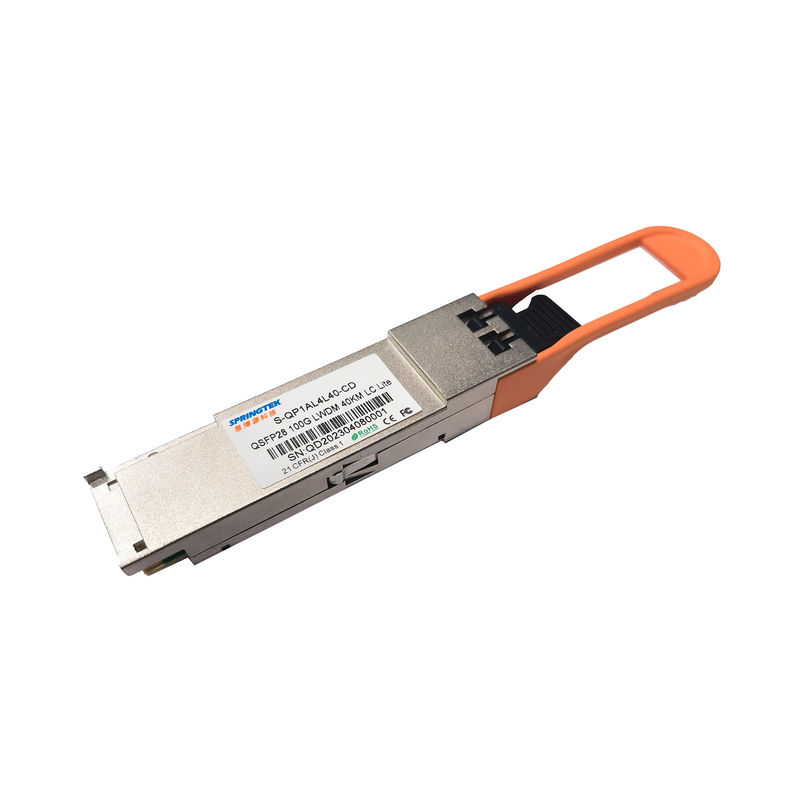

Kompatibel Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps,ER4 Lite,1294-1310nm, SM, LC 40km, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver optik Springtek 100G QSFP28 ER4 Lite mengintegrasikan jalur penerima dan pemancar dalam satu modul.Di sisi transmisi, empat jalur aliran data serial dipulihkan, diatur ulang, dan diteruskan ke empat driver laser.Driver laser mengontrol 4- EML dengan panjang gelombang tengah 1296 nm, 1300 nm, 1305 nm, dan 1309 nm.Sinyal optik dimultiplekskan ke serat mode tunggal melalui konektor LC standar industri.Di sisi penerima, empat jalur aliran data optik di-de-multiplex secara optik oleh de-multiplexer optik terintegrasi.Setiap aliran data dipulihkan oleh APD dan penguat trans-impedansi, diatur ulang.Modul ini memiliki antarmuka listrik hot-pluggable, konsumsi daya rendah dan antarmuka serial 2-kawat.
Produk Springtek dirancang dengan faktor bentuk, koneksi optik/listrik dan antarmuka diagnostik digital sesuai dengan QSFP28 Multi-Source Agreement (MSA) dan sesuai dengan IEEE 802.3ba.
Fitur
Aplikasi
Standar
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,3 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 1000 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Kerugian pengembalian input diferensial | Per 100Gbase-ER4 | dB | |||
| Kerugian pengembalian input mode umum | Per 100Gbase-ER4 | dB | |||
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 1200 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| Kerugian pengembalian keluaran diferensial | Per 100Gbase-ER4 | dB | |||
| Kerugian pengembalian keluaran mode umum | Per 100Gbase-ER4 | dB | |||
Karakteristik ptik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Karakteristik Pemancar | ||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 1 | |||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300,05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | - | - | dB | |
| Total Daya peluncuran Rata-Rata | PTOTAL | - | - | 10.5 | dBm | |
| Daya Luncur Rata-Rata, setiap jalur | PKELUAR | -2.9 | - | 4.5 | dBm | |
| Lebar Spektral (-20dB) | σ | - | 1 | nm | ||
| Rata-rata Launch Power of OFF pemancar, setiap jalur | PMATI | - | - | -30 | dBm | |
| Rasio Kepunahan | ER | 4 | - | - | dB | |
| Mengirimkan Refleksi | RFL | - | - | -12 | dB | |
|
Definisi Masker Mata Keluaran {X1,X2,X3,Y1,Y2,Y3} |
{0,25,0,4,0,45,0,25,0,28,0,4} | |||||
| Karakteristik Penerima | ||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300,05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Ambang Kerusakan | Td | -3 | dBm | 1 | ||
| Daya Terima Rata-Rata Total | 2.0 | dBm | ||||
| Sensitivitas Penerima (OMA), masing-masing jalur | SenOMA1 | - | -16.5 | - | dBm | 1 |
| Sensitivitas Penerima (OMA), masing-masing jalur | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| Pernyataan LOS | LOSA | - | -26 | - | dBm | |
| LOS De-Tegaskan | LOSD | - | -24 | - | dBm | |
| LOS histeresis | KALAH | 0,5 | - | - | dB | |
| Catatan | ||||||
|
1. Penerima harus dapat mentolerir, tanpa kerusakan, pemaparan terus menerus terhadap sinyal input optik termodulasi yang memiliki tingkat daya ini pada satu jalur.Penerima tidak harus beroperasi dengan benar pada daya input ini. 2. 25,78125Gb/dtk,NRZ,PRBS 231-1,BER=1x10-12. 3. 27,95249Gb/dtk,NRZ,PRBS 231-1,BER=5x10-5. |
||||||
