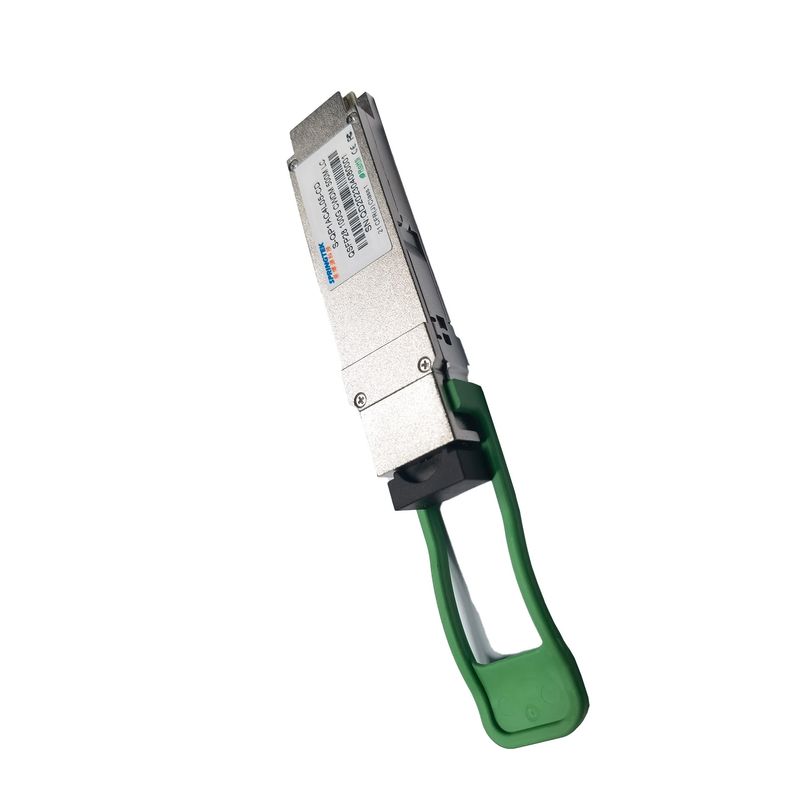

QSFP28 DR 100Gbps CWDM4 500m SM LCKompatibelModul Transceiver Optik Juniper
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, Dengan DDM, |
Keterangan
Springtek 100Gbps CWDM4 QSFP28 dirancang untuk aplikasi komunikasi optik 500m.Modul ini berisi pemancar optik DFB 4 jalur, penerima optik 4 jalur, dan blok manajemen modul termasuk antarmuka serial 2 kabel.Sinyal optik dimultipleks ke serat mode tunggal melalui konektor LC standar industri.
Fitur
Aplikasi
Standar
Peringkat Maksimum Mutlak
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Pasokan Maksimum | Vcc | 0 | 3.6 | V | |
| Suhu Penyimpanan | Ts | -40 | 85 | ℃ | |
| Suhu Kasus Operasi | Tkasus | -5 | 75 | ℃ | |
| Kelembaban relatif | RH | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Suhu Kasus Operasi | Tcase | 0 | 70 | ℃ | |
| Tegangan Pasokan | VCC | 3.135 | 3.3 | 3.465 | V |
| Kelembaban relatif | RH | 5 | 85 | % | |
| Disipasi Daya | PD | 3.5 | W | ||
| Kecepatan Data (optik) | DRO | 4*25.78125 | Gbps | ||
| Kecepatan Data (Listrik) | DRE | 4*25.78125 | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Diferensial pk-pk | Vpp | 900 | mV | ||
| Impedansi diferensial masukan | Rin | 100 | Ohm | ||
| Ketidakcocokan Resistensi Pemutusan Diferensial | 10 | % | |||
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Impedansi diferensial keluaran | Mengusir | 100 | Ohm | ||
| Ketidakcocokan Resistensi Pemutusan Diferensial | 10 | % | |||
| Tegangan keluaran diferensial | Vout, hal | 400 | 600 | 800 | mV |
HAIKarakteristik ptik
| Parameter | Simbol | Min | Khas | maks | Satuan | Catatan |
| Pemancar | ||||||
| Kecepatan Sinyal per Jalur | BR | 25,78125 ± 100 ppm | Gb/dtk | |||
| Mengirimkan panjang gelombang | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | |||
| Daya Luncur Rata-Rata Total | Ptotal | 8.5 | dBm | |||
| Kekuatan peluncuran rata-rata, setiap jalur | Pkeluar | -6.5 | 2.5 | dBm | ||
| Amplitudo Modulasi Optik (OMA), masing-masing jalur | POM | -4 | 2.5 | dBm | ||
| Luncurkan power OFF per lajur | -30 | dBm | ||||
| Transmitter and Dispersion Penalty (TDP), masing-masing jalur | TDP | 3.0 | dB | |||
| Rasio Kepunahan (ER) | ER | 3.5 | dB | |||
| Definisi masker mata pemancar {X1,X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Batas topeng | 15 | % | 1 | |||
| Penerima | ||||||
| Kecepatan Pensinyalan per Jalur | BR | 25,78125 ± 100 ppm | Gb/dtk | |||
| Menerima panjang gelombang | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Ambang batas kerusakan, setiap jalur | 3.5 | dBm | ||||
| Daya terima rata-rata, setiap jalur | -10 | 4.5 | dBm | |||
| Terima daya, setiap jalur (OMA) | 2.5 | dBm | 2 | |||
| Reflektansi penerima | -26 | dB | ||||
| Pernyataan LOS | -24 | -13.6 | dBm | |||
| LOS De-Tegaskan | -11.6 | dBm | ||||
| Histeresis LOS | 0,5 | 6 | dB | |||
