Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AL4L80-CD

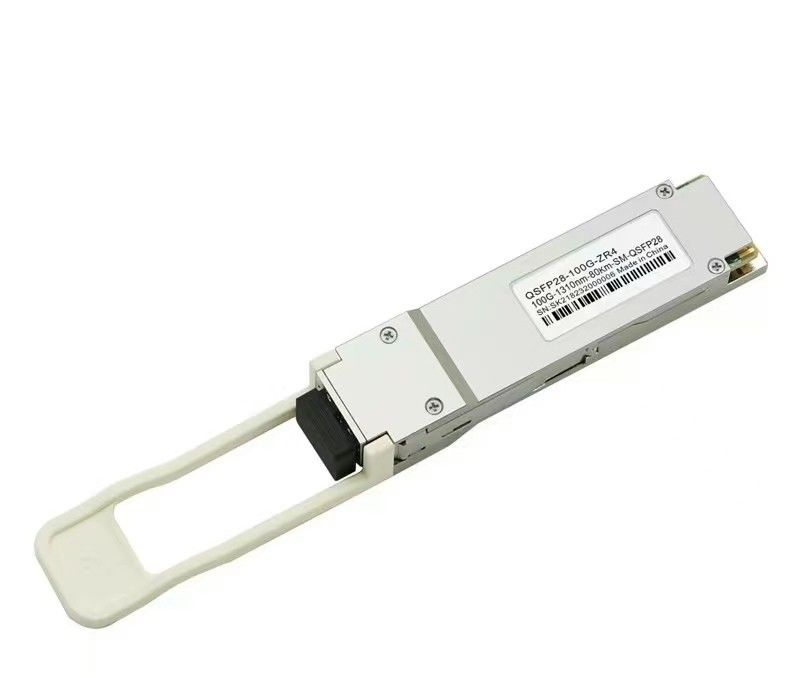

Kompatibel dengan Cisco 100Gbps QSFP28 ZR 1294 -1310nm 80Km Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km, ,0ºC~+70ºC, Dengan DDM |
Keterangan
Springtek 100G QSFP28 ZR4 dirancang untuk aplikasi komunikasi optik 80km.Modul ini berisi pemancar optik 4 jalur, penerima optik 4 jalur dan blok manajemen modul termasuk antarmuka serial 2 kabel.Sinyal optik dimultipleks ke serat mode tunggal melalui konektor LC standar industri.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,3 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban relatif | RH | 15 | 85 | % | |
| Ambang Batas Kerusakan, setiap jalur | Td | 6.5 | dBm |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Tautkan Jarak dengan G.652 | P | - | - | 80 | km |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Disipasi daya | 6.5 | W | ||||
| Arus suplai | Icc | 1,8759 | A | Stabil | ||
| Pemancar | ||||||
| Kecepatan Data, setiap jalur | 25.78125 | Gbps | ||||
| Tegangan Diferensial pk-pk | Vpp | 900 | mV | Pada 1 MHz | ||
| Tegangan Mode Umum | Vcm | -350 | 2850 | mV | ||
| Waktu transisi | Trise / Tfall | 10 | ps | 20%~80% | ||
| Ketidakcocokan Re-sistance Pemutusan Diferensial | 10 | % | ||||
| Lebar mata | EW15 | 0,46 | UI | |||
| Tinggi mata | EH15 | 95 | mV | |||
| Penerima | ||||||
| Kecepatan Data, setiap jalur | 25.78125 | Gbps | ||||
| Ketidakcocokan Re-sistance Pemutusan Diferensial | 10 | % | Pada 1 MHz | |||
| Ayunan tegangan keluaran diferensial | Vout, hal | 900 | mV | |||
| Kebisingan Mode Umum, RMS | Vrm | 17.5 | mV | |||
| Waktu transisi | Trise / Tfall | 12 | ps | 20%~80% | ||
| Lebar mata | EW15 | 0,57 | UI | |||
| Tinggi mata | EH15 | 228 | mV | |||
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Karakteristik Pemancar | ||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 1 | |||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300,05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | - | - | dB | |
| Total Daya peluncuran Rata-Rata | PTOTAL | 8.0 | 12.5 | dBm | ||
| Daya Luncur Rata-Rata, setiap jalur | MERENGUT | 2.0 | 6.5 | dBm | ||
|
Perbedaan kekuatan peluncuran antara dua jalur apa pun (Rata-rata dan OMA) |
- | 3 | dBm | |||
| Rata-rata Launch Power of OFF pemancar, setiap jalur | POFF | - | - | -30 | dBm | |
| Rasio Kepunahan | ER | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Toleransi kehilangan pengembalian optik | 20 | dB | ||||
| Mengirimkan Refleksi | RFL | - | - | -12 | dB | |
| Batas topeng | 5 | * | * | % | ||
|
Definisi Masker Mata Keluaran {X1,X2,X3,Y1,Y2,Y3} |
{0,25,0,4,0,45,0,25,0,28,0,4} | |||||
| Karakteristik Penerima | ||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300,05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Daya penerima rata-rata, setiap jalur | Td | -28 | -7 | dBm | 1 | |
| Daya penerima, setiap jalur (OMA) | -7 | dBm | ||||
| Reflektansi penerima | SenOMA1 | -26 | dB | 1 | ||
| Sensitivitas penerima Rata-rata, setiap jalur | SenOMA2 | -28 | dBm | 2 | ||
|
Batas atas listrik penerima 3 dB frekuensi, masing-masing jalur |
LOSA | 31 | GHz | |||
| Ambang batas kerusakan, setiap jalur | LOSD | 6.5 | dBm | |||
| Pernyataan LOS | KALAH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| Histeresis LOS | 0,5 | dB | ||||
| Catatan | ||||||
| 1. Sensitivitas ditentukan pada BER@5E-5 dengan FEC | ||||||
