Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-FP1055L80-CD

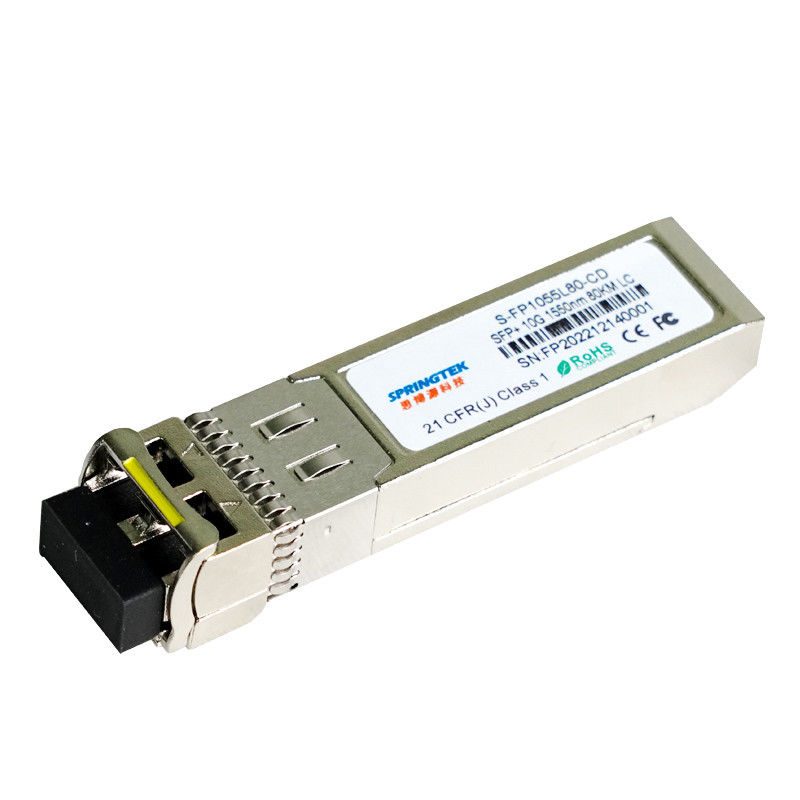

10Gbps 1550nm80km SFP+Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-FP1055L80-CD | SFP+, 10,3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, Dengan DDM |
Keterangan
Springtek 1550nm didinginkan EML 10Gbps SFP + transceiver dirancang untuk mengirim dan menerima data optik dalam tautan Ethernet 10G melalui serat optik mode tunggal hingga 80 km.
Antarmuka kelistrikan modul Springtek 1550nm 80km SFP+ sesuai dengan spesifikasi kelistrikan SFI.Input pemancar dan impedansi keluaran penerima adalah diferensial 100 Ohm.Jalur data digabungkan secara internal dengan AC.Modul ini memberikan terminasi diferensial dan mengurangi konversi diferensial ke mode umum untuk terminasi sinyal kualitas dan EMI rendah.
Fitur
Antarmuka optik LC Duplex
Pemancar EML berpendingin 1550nm, penerima APD
Mendukung kecepatan bit hingga 11,3G
Konsumsi daya rendah<2W
Hingga 80km panjang SMF
Perumahan semua logam untuk kinerja EMI yang unggul
Solusi SFP+ yang hemat biaya, memungkinkan kepadatan port yang lebih tinggi dan bandwidth yang lebih besar
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Saluran Serat 8.5G/10G
10G SONET/SDH, OTU2/2e
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -0 | 70 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Arus suplai | SAYAcc | 450 | mA | ||
| Kecepatan Data | BR | - | 10.3125 | 11.3 | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | 850 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC | V |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V |
| TKESALAHANLogika Tinggi | VTFH | 2.0 | - | VCC | V |
| TKESALAHANLogika Rendah | VTFL | 0 | - | 0,8 | V |
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 850 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| Kesalahan LOS | kesalahan VLOS | Vcc–1.3 | VccHOST | V | |
| LOS Normal | norma VLOS | Vee | Vee+0.8 | V | |
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Karakteristik Pemancar | ||||||
| Tipe Laser | EML | |||||
| Kisaran Panjang Gelombang Tengah | λ | 1530 | 1550 | 1565 | nm | |
| Rasio Penekanan Mode Samping | SMSR | 30 | - | - | dB | |
| Luncurkan Daya Optik | Merengut | -1 | - | 4 | dBm | |
| Daya peluncuran rata-rata pemancar OFF | PMATI | - | - | -30 | dBm | |
| Rasio Kepunahan | ER | 8.5 | - | - | dB | |
| Denda pemancar dan dispersi | TDP | - | - | 3 | dB | |
| Kebisingan Intensitas Relatif | RIN | - | - | -128 | dB/Hz | |
| Karakteristik Penerima | ||||||
| Jenis Penerima | APD | |||||
| Mengoperasikan Panjang Gelombang Tengah | λ | 1270 | - | 1610 | nm | |
| Sensitivitas Penerima | Sen | - | - | -23 | dBm | 1 |
| Kelebihan Penerima | PDUDUK | -7 | - | - | dBm | |
| Reflektansi Penerima | RFL | - | - | -27 | dB | |
| Pernyataan LOS | LOSA | -37 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -26 | dBm | |
| Histeresis LOS | KALAH | 0,5 | 3 | dB | ||
| Catatan | ||||||
| 1. Diukur dengan 231-1 PRBS@10.3125Gbps,BER<10-12, dengan ER terburuk, BtB | ||||||
