Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-FC10CWL10-CD-XX

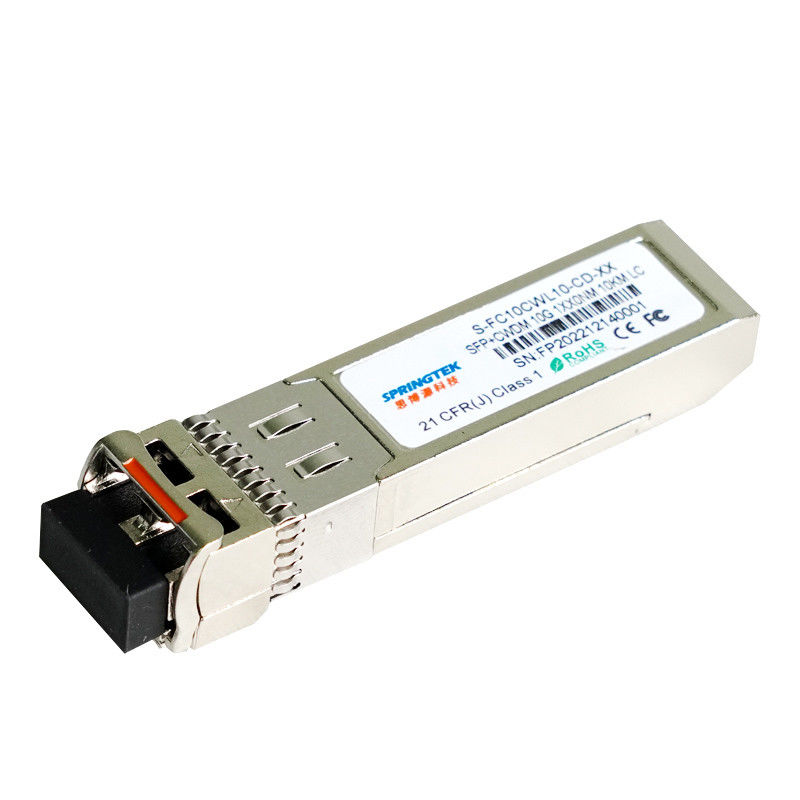

10GbpsCWDM 1SFP 0km+Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-FC10CWL10-CD-xx |
SFP+, 10Gbps, CWDM,1270nm~1450nm, SM, 10km, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek 10GCWDM SFP+ adalah kinerja tinggi, modul hemat biaya yang mendukung kecepatan data 10Gbps dan jarak transmisi 10km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar laser DFB yang tidak didinginkan, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keselamatan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement dan fungsi diagnostik digital SFF-8472.
Fitur
Jejak SFP+ hot-pluggable
Laser CWDM DFB dan fotodioda PIN, Hingga 10km untuk transmisi SMF
Sesuai dengan SFP+ MSA dan SFF-8472 dengan wadah LC dupleks
Catu daya tunggal +3.3V
Pemantauan Diagnostik Digital Waktu Nyata
Suhu casing pengoperasian: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
10GBASE-LR pada 10,3125Gbps
10GBASE-LW pada 9,953Gbps
sistem LTE
Tautan optik lainnya
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Pasokan | Vcc | -0,5 | - | 4.5 | V |
| Suhu Penyimpanan | Ts | -40 | - | +85 | °C |
| Kelembaban Operasi | - | 5 | - | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Arus Catu Daya | Icc | 320 | mA | ||
| Kecepatan Data | 1.0 | 10.3 | 10.7 | Gbps |
Karakteristik Optik dan Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Tengah | c | λc-6.5 | c | λc+6.5 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | - | dB | |||
| Daya Keluaran Rata-Rata | Pkeluar | -3 | +2 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 850 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Kesalahan TX | Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Karakteristik Penerima | |||||||
| Panjang Gelombang Tengah | c | 1260 | 1620 | nm | |||
| Sensitivitas Penerima | -15 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -16 | dBm | ||||
| Pernyataan LOS | LOSA | -28 | dBm | ||||
| Histeresis LOS | 0,5 | dB | |||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | ||
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
| Catatan: | |||||||
|
1. Daya optik diluncurkan ke SMF. 2. Input PECL, digabungkan secara internal dan diakhiri dengan AC. 3. Diukur dengan PRBS 231-1 pola uji @10312Mbps, BER ≤1×10-12. 4. AC-berpasangan secara internal. |
|||||||
Waktu dan Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tx Nonaktifkan Meniadakan Waktu | ton | 1 | MS | ||
| Tx Nonaktifkan Waktu Penegasan | pesolek | 10 | µs | ||
| Waktu Untuk Inisialisasi, termasuk Reset dari Tx Fault | t_init | 300 | MS | ||
| Waktu Tegaskan Kesalahan Tx | t_fault | 100 | µs | ||
| Tx Nonaktifkan Untuk Mengatur Ulang | t_reset | 10 | µs | ||
| LOS Menegaskan Waktu | t_rugi_on | 100 | µs | ||
| LOS De-assert Time | t_loss_off | 100 | µs | ||
| Kecepatan Jam ID Seri | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-Tinggi | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)-Rendah | VL | 0,8 | V |
Diagnostik
| Parameter | Jangkauan | Satuan | Ketepatan | Kalibrasi |
| Suhu | 0 hingga +70 | °C | ±3°C | Intern |
| Tegangan | 3.0 hingga 3.6 | V | ±3% | Intern |
| Arus Bias | 0 sampai 100 | mA | ±10% | Intern |
| Daya TX | -5 hingga +2 | dBm | ±3dB | Intern |
| Kekuatan RX | -16 hingga -1 | dBm | ±3dB | Intern |
