Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-FP1085L03-CD

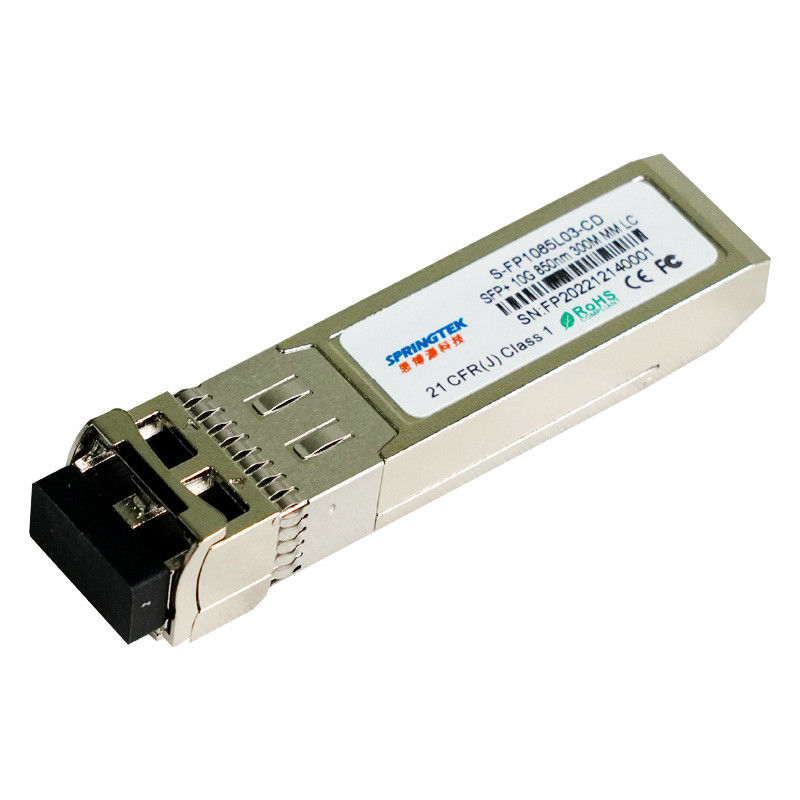

Transceiver Optik 10G SFP+SR, konektor LC, 850nm hingga 300m melalui MMF
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-FP1085L03-CD | SFP+, 10,3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, Dengan DDM |
| S-FP1085L03-ID | SFP+, 10,3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, Dengan DDM |
Keterangan
Transceiver Springtek 850nm SFP+ dirancang untuk mengirim dan menerima data optik melalui serat multimode untuk ethernet 10G.
Antarmuka kelistrikan modul sesuai dengan spesifikasi kelistrikan SFI.Input pemancar dan impedansi keluaran penerima adalah diferensial 100 Ohm.Jalur data digabungkan secara internal dengan AC.Modul ini memberikan terminasi diferensial dan mengurangi konversi diferensial ke mode umum untuk terminasi sinyal kualitas dan EMI rendah.
Fitur
850nm VCSEL Laser dan detektor foto PIN
Antarmuka optik wadah Duplex LC sesuai
Catu daya tunggal +3.3V
Hot-pluggabl
Kopling AC dari sinyal CML
Keselamatan laser Kelas 1 Internasional bersertifikat
Kisaran suhu pengoperasian:
Fungsi DDMI tersedia dengan mode kalibrasi internal
Komersial: 0℃~+70℃
Sesuai RoHS (bebas timah)
Aplikasi
Saluran Serat
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Kecepatan Data | BR | - | 10.3125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 700 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V |
| Pemancar Mengaktifkan Tegangan | VEN | -0,3 | - | 0,8 | V |
| TKESALAHANLogika Tinggi | VTFH | 2.4 | - | VCC+0,3 | V |
| TKESALAHANLogika Rendah | VTFL | -0,3 | - | +0,4 | V |
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 850 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| LOS Menegaskan Tegangan | VLOSA | 2.4 | - | VCC+0,3 | V |
| LOS De-tegaskan Tegangan | VLOSD | -0,3 | - | +0,4 | V |
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | ||
| Karakteristik Pemancar | ||||||||
| Tipe Laser | FP | |||||||
| Kisaran Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |||
| RMS Lebar Spektral | Δλ | - | - | 0,45 | nm | |||
| Rata-rata Luncurkan kekuatan pemancar OFF | PMATI | - | - | -30 | dBm | |||
| Luncurkan Daya Optik | Merengut | -5 | - | -1 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.5 | - | - | dB | |||
| Kebisingan Intensitas Relatif | RIN | - | - | -128 | dB/Hz | |||
| Toleransi Kerugian Pengembalian Optik | - | - | 12 | dB | ||||
| Penalti Transmitter dan Dispersi | TDP | - | - | 3.9 | dB | |||
| Diagram Mata | Sesuai dengan masker mata IEEE802.3ae saat difilter | |||||||
| Karakteristik Penerima | ||||||||
| Jenis Penerima | PIN | |||||||
| Mengoperasikan Panjang Gelombang Tengah | λ | 840 | - | 860 | nm | |||
| Sensitivitas Penerima | Sen | - | - | -10 | dBm | 2 | ||
| Kelebihan Penerima | PDUDUK | 0,5 | - | - | dBm | |||
| Reflektansi Penerima | RFL | - | - | -12 | dB | |||
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Tegaskan | LOSD | - | - | -17 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |||
| Catatan | ||||||||
|
||||||||
