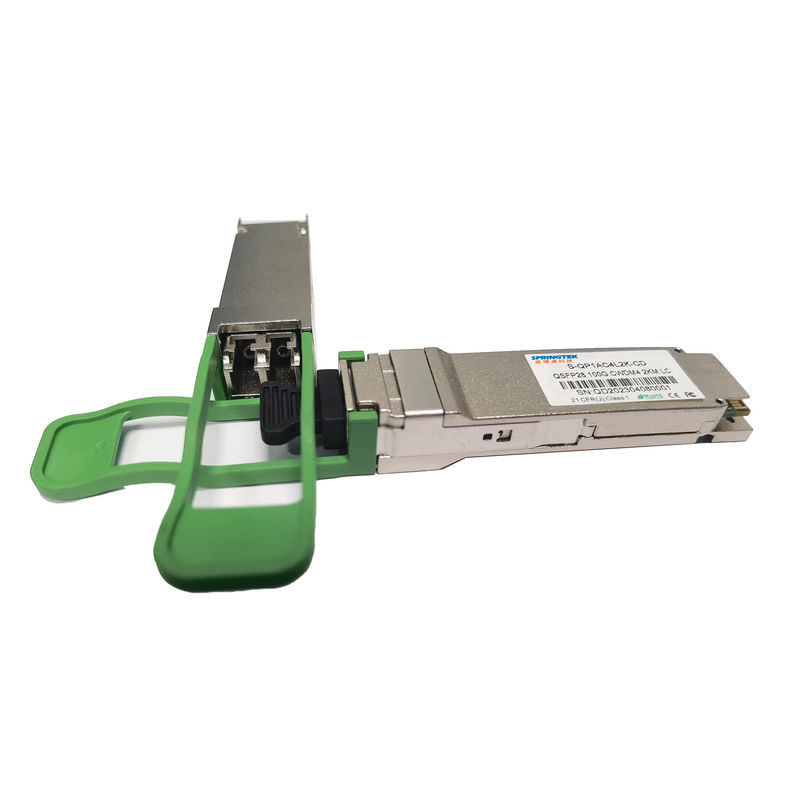

QSFP28 Kompatibel Cisco 100Gbps CWDM4 2Km LC Modul Transceiver Optik
Meminta informasi
|
Nomor Bagian |
Deskripsi Produk |
|
S-QP1AC4L2K-CD |
QSFP28, 100Gbps,1271 -1331nm,SM,LC,2km, 0ºC~+70ºC, Dengan DDM, |
Keterangan
Transceiver Springtek 100Gbps CWDM4 QSFP28 dirancang untuk memenuhi persyaratan tautan data 100G melalui SMF hingga 2 km.Ini sesuai dengan QSFP28 MSA, 100G CLR4, CWDM4 MSA dan IEEE 802.3bm.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Modul ini memiliki kecepatan bit agregat hingga 103,1Gbps dengan multiplexing dari 4 jalur optik CWDM independen, setiap jalur mampu mentransmisikan 25,78125Gb/s melalui SMF 2km.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Catu daya tunggal +3.3V
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Kecepatan Data | BR | - | 25.78125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | ||
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 900 | mV | ||
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | ||
| Ketidakcocokan terminasi diferensial | - | - | 10 | % | |||
| Kerugian pengembalian input diferensial | Per 100G CLR4 MSA | dB | |||||
| Kerugian pengembalian input mode umum | Per 100G CLR4 MSA | dB | |||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | ||
| Swing tegangan output diferensial | VKELUAR | 300 | - | 1200 | mV | ||
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | ||
| Ketidakcocokan terminasi diferensial | - | - | 10 | % | |||
| Kerugian pengembalian keluaran diferensial | Per 100G CLR4 MSA | dB | |||||
| Kerugian pengembalian keluaran mode umum | Per 100G CLR4 MSA | dB | |||||
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Karakteristik Pemancar | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 1 | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1264.5 | 1271 | 1277.5 | nm | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Daya Luncur Rata-Rata Total | Merengut | 10.5 | dBm | ||||
| Daya Luncur Rata-Rata per Jalur | TXPx | -6.5 | 2.5 | dBm | |||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Rasio Penekanan Sidemode | SMSR | 30 | dB | ||||
| Kebisingan Intensitas Relatif | RIN | -130 | dB/Hz | ||||
| Reflektansi Pemancar | -12 | dB |
|
||||
|
Definisi Masker Mata Pemancar {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Karakteristik Penerima | |||||||
| Tingkat persinyalan per lajur | 25.78125 | GBd | 3 | ||||
| Panjang gelombang pusat jalur (rentang) | λ | 1264.5 | 1271 | 1277.5 | nm | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Terima Saturasi (OMA) per Jalur | Rmaks | 2.5 | |||||
|
Sensitivitas Penerima Tanpa Tekanan (OMA) per Jalur |
Rxsens | -10 | dBm | 1,2,3 | |||
| Reflektansi Penerima | -26 | dB | |||||
| LOS | Penegasan Optik | Pd | -11.6 | dBm | |||
| Penegasan Optik | Pa | -24 | -13.6 | ||||
| LOS histeresis | 0,5 | dB | |||||
| Catatan | |||||||
|
|||||||
