Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SB2G35L20-CD

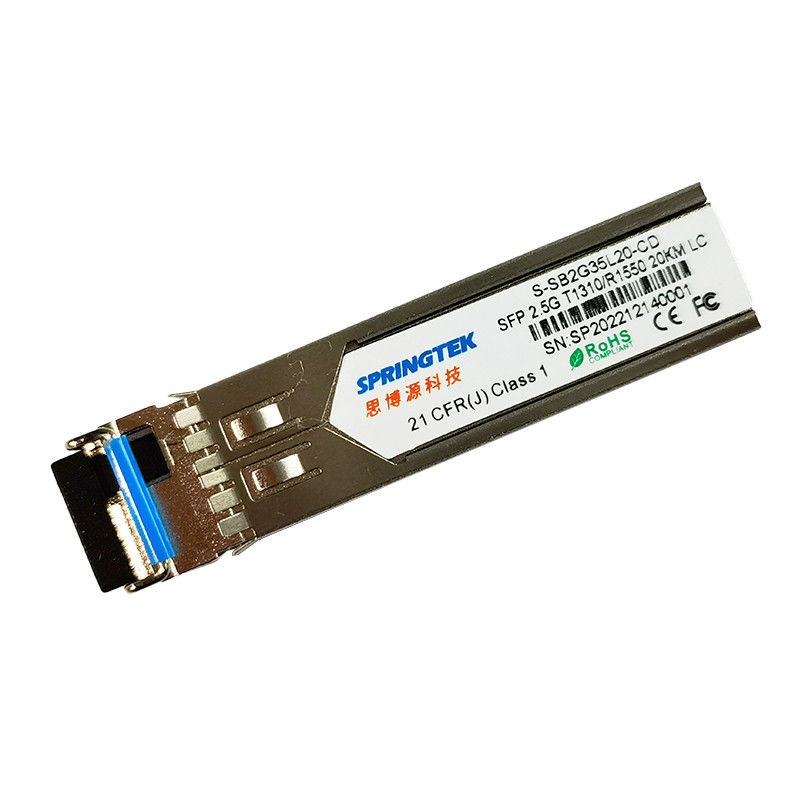

SFP BIDI 20km OEM Kompatibel LC 2.5G T1310 / R1550nm Modul Transceiver Optik Dengan DDM
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, 0ºC~+70ºC, Dengan DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km,LC, -40ºC~+85ºC, Dengan DDM |
Keterangan
Transceiver Springtek SFP adalah modul berkinerja tinggi dan hemat biaya yang mendukung kecepatan data 2,5Gbps dan jarak transmisi 20km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keselamatan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement dan fungsi diagnostik digital SFF-8472.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Kecepatan Data | BR | - | 2.5 | - | Gbps |
Karakteristik Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Tengah | c | 1260 | 1310 | 1360 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Daya Keluaran Rata-Rata | Pkeluar | -5 | 0 | dBm | 1 | ||
| Rasio Kepunahan | ER | 9.0 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 1200 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Kesalahan TX | Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Penerima | |||||||
| Panjang Gelombang Tengah | c | 1530 | 1550 | 1570 | nm | ||
| Sensitivitas Penerima | -18 | dBm | 3 | ||||
| Kelebihan Penerima | -1 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -20 | dBm | ||||
| Pernyataan LOS | LOSA | -35 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 600 | 800 | 1000 | mV | 4 | |
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
|
Catatan: 1. Daya optik diluncurkan ke SMF. 2. Input PECL, digabungkan secara internal dan diakhiri dengan AC. 3. Diukur dengan PRBS 223-1 pola uji @2488Mbps, BER ≤1×10-12. 4. AC-berpasangan secara internal. |
|||||||
Waktu dan Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tx Nonaktifkan Meniadakan Waktu | ton | 1 | MS | ||
| Tx Nonaktifkan Waktu Penegasan | pesolek | 10 | µs | ||
| Waktu Untuk Inisialisasi, termasuk Reset dari Tx Fault | t_init | 300 | MS | ||
| Waktu Tegaskan Kesalahan Tx | t_fault | 100 | µs | ||
| Tx Nonaktifkan Untuk Mengatur Ulang | t_reset | 10 | µs | ||
| LOS Menegaskan Waktu | t_rugi_on | 100 | µs | ||
| LOS De-assert Time | t_loss_off | 100 | µs | ||
| Kecepatan Jam ID Seri | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-Tinggi | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)-Rendah | VL | 0,8 | V |
Diagnostik
| Parameter | Jangkauan | Satuan | Ketepatan | Kalibrasi |
| Suhu | 0 hingga +70 | °C | ±3°C | Intern |
| -20 hingga +80 | ||||
| -40 hingga +85 | ||||
| Tegangan | 3.0 hingga 3.6 | V | ±3% | Intern |
| Arus Bias | 0 sampai 100 | mA | ±10% | Intern |
| Daya TX | -5 ke 0 | dBm | ±3dB | Intern |
| Kekuatan RX | -23 hingga -1 | dBm | ±3dB | Intern |
