Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SP1G55LA0-CD

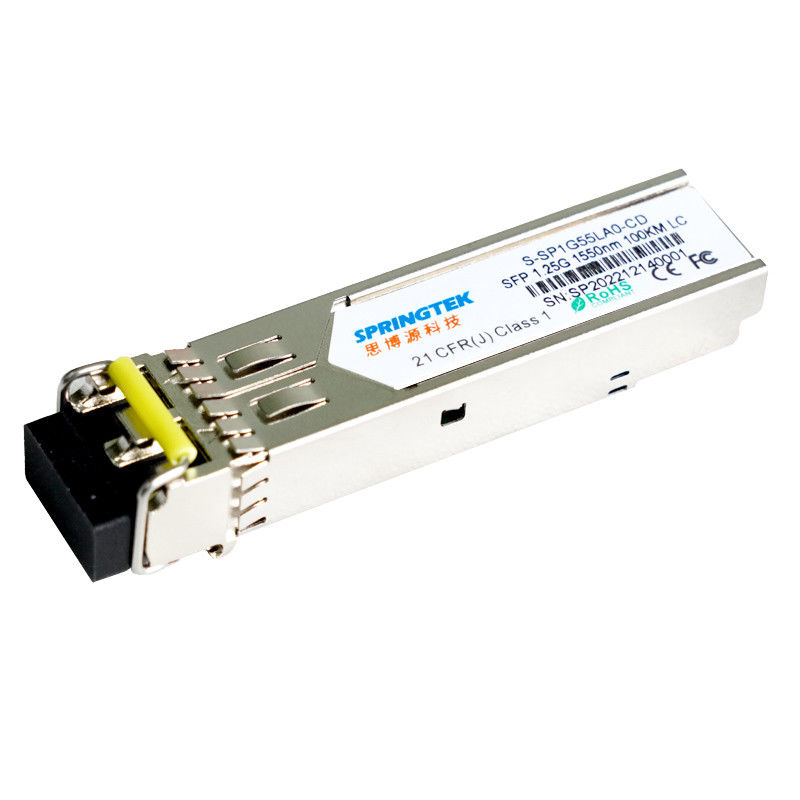

Springtek S-SP1G55LA0-CD 1.25G 1550nm LC Duplex Optical Module Kompatibel Cisco 100km Fiber transceiver
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SP1G55LA0-CD | SFP, 1,25Gbps, 1550nm, SM, 100km, LC,0ºC~+70ºC, Dengan DDM |
| S-SP1G55LA0-ID | SFP, 1,25Gbps, 1550nm, SM, 100km,LC, -40ºC~+85ºC, Dengan DDM |
Keterangan
Transceiver Springtek SFP adalah modul berkinerja tinggi dan hemat biaya yang mendukung 1,25Gbps dan jarak transmisi 40km dengan SMF.
Transceiver Springtek SFP adalah modul berkinerja tinggi dan hemat biaya yang mendukung 1,25Gbps dan jarak transmisi 100km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar LD 1550nm, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA).Modul Springtek SFP memenuhi persyaratan keamanan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.Untuk informasi lebih lanjut, silakan lihat SFP MSA.
Fitur
Operasi 1,25Gbps
+3.3V catu daya tunggal
Performa tinggi dan hemat biaya
1550nm LD dan PIN photodetector untuk transmisi 100km
Sesuai dengan SFP MSA dan SFF-8472 dengan wadah LC dupleks
Pemantauan Diagnostik Digital
Kompatibel dengan SONET OC-24
Suhu wadah pengoperasian: 0 hingga +70°C -40 hingga +85°C
Sesuai RoHS (bebas timah)
Aplikasi
Saluran Serat Gigabit
Beralih ke Beralih antarmuka
Beralih aplikasi backplane
Antarmuka Router/Server
Sistem transmisi optik lainnya
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 |
% |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Tarif Data | BR | - | 1.25 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 400 | - | 2000 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V | |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V | |
| TKESALAHANLogika Tinggi | VTFH | 2.4 | - | VCC | V | |
| TKESALAHANLogika Rendah | VTFL | VEE | - | VEE+0,4 | V | |
| Karakteristik Listrik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Swing tegangan output diferensial | VKELUAR | 400 | - | 1000 | mV | |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |
| LOS Menegaskan Tegangan | VLOSA | 2.4 | - | VCC | V | |
| LOS De-tegaskan Tegangan | VLOSD | VEE | - | VEE+0,4 | V | |
Karakteristik Optik dan Listrik
| Karakteristik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Tipe Laser | LD | |||||
| Tarif Data | - | - | 1.25 | - | Gb/dtk | |
| Kisaran Panjang Gelombang Tengah | λ | 1480 | 1550 | 1580 | nm | |
| Lebar Spektral@-20dB | Δλ | - | - | 1 | nm | |
| Rata-rata Luncurkan kekuatan pemancar OFF | PMATI | - | - | -40 | dBm | |
| Luncurkan Daya Optik | Merengut | 0 | - | 5 | dBm | 1 |
| Rasio Kepunahan | ER | 9 | - | - | dB | |
| Karakteristik Penerima | ||||||
| Tipe Penerima | PIN | |||||
| Tarif Data | - | - | 1.25 | - | Gb/dtk | |
| Mengoperasikan Panjang Gelombang Tengah | λ | 1260 | - | 1610 | nm | |
| Sensitivitas Penerima | Sen | - | - | -28 | dBm | 2 |
| Kelebihan Penerima | PDUDUK | -3 | - | - | dBm | |
| Pernyataan LOS | LOSA | -35 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -28 | dBm | |
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |
| Catatan | ||||||
|
1. Angka daya rata-rata hanya bersifat informatif, ditentukan dalam IEEE802.3z 2. Diukur dengan 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
spesifikasi umum
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Kecepatan Bit | BR | - | 1.25 | - | Gb/dtk | |
| Rasio Kesalahan Bit | BER | - | - | 10-12 |
