Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QD4AC4L10-CD-4

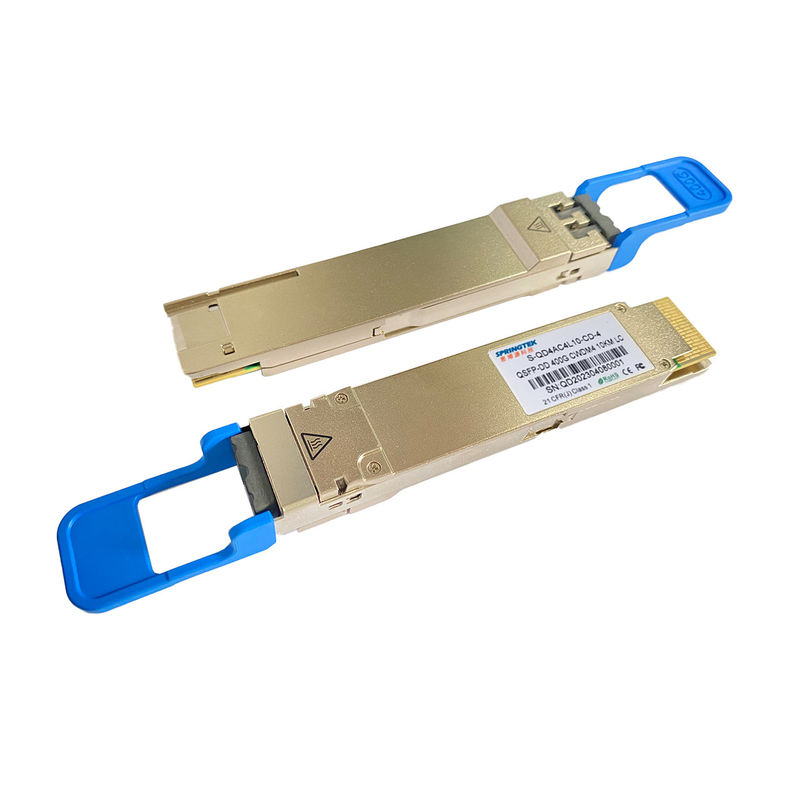

QSFP-DD CWDM 10kmCiscoModul Transceiver Optik 400Gbps LR4 LC yang kompatibel
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC, 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul optik Springtek 400Gb/s QSFP-DD LR4 dirancang untuk aplikasi komunikasi optik 10km.Modul S-QD4AC4L10-CD-4 mengonversi 8 saluran data input elektrik 50Gb/dtk (PAM4) menjadi 4 saluran sinyal optik CWDM, dan menggabungkannya menjadi satu saluran untuk transmisi optik 400Gb/dtk.Sebaliknya, di sisi penerima, modul secara optik mende-multipleks input optik 400Gb/dtk menjadi 4 saluran sinyal optik CWDM, dan mengubahnya menjadi 8 saluran data keluaran listrik 50Gb/dtk (PAM4).
Panjang gelombang pusat dari 4 saluran CWDM adalah 1271, 1291, 1311 dan 1331 nm sebagai anggota jaringan panjang gelombang CWDM yang ditentukan dalam ITU-T G.694.2. Ini berisi konektor LC dupleks untuk antarmuka optik dan konektor 76-pin untuk antarmuka listrik. Untuk meminimalkan dispersi optik dalam sistem jarak jauh, serat mode tunggal (SMF) harus diterapkan dalam modul ini. FEC tuan rumah diperlukan untuk mendukung transmisi serat hingga 10 km
Produk S-QD4AC4L10-CD-4 dirancang dengan faktor bentuk, sambungan optik/listrik, dan antarmuka diagnostik digital sesuai dengan QSFP-DD Multi-Source Agreement (MSA) Tipe 2. Produk ini telah dirancang untuk memenuhi kondisi pengoperasian eksternal terberat termasuk suhu, kelembaban dan gangguan EMI.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
Perlu diperhatikan bahwa pengoperasian yang melebihi peringkat maksimum absolut individu mana pun dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Suhu Kasus Operasi | Ke | 0 | 70 | °C | |
| Kelembaban Relatif (non-kondensasi) | RH | 0 | 85 | % |
Kondisi Pengoperasian yang Direkomendasikan dan Persyaratan Catu Daya
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Suhu Kasus Operasi | ATAS | 0 | 70 | degC | ||
| Tegangan Catu Daya | VCC | 3.135 | 3.3 | 3.465 | V | |
| Kecepatan Data, setiap Jalur | 26.5625 | GBd | PAM4 | |||
| Akurasi Kecepatan Data | -100 | 100 | ppm | |||
| Rasio Kesalahan Bit Pra-FEC | 2,4x10-4 | |||||
| Rasio Kesalahan Bit Pasca-FEC | 1x10-12 | 1 | ||||
| Jarak Tautan | D | 0,002 | 10 | km | 2 | |
|
Catatan: 1. FEC disediakan oleh sistem host. 2. FEC diperlukan pada sistem host untuk mendukung jarak maksimum |
||||||
Karakteristik listrik
Karakteristik kelistrikan berikut ditentukan berdasarkan Lingkungan Pengoperasian yang Direkomendasikan kecuali ditentukan lain.
| Parameter | Tes salep | Min | Khas | Maks | Satuan | Catatan | |
| Konsumsi daya | 12 | W | |||||
| Arus suplai | Icc | 3.63 | A | ||||
| Pemancar (setiap Jalur) | |||||||
| Tingkat Pensinyalan, setiap Jalur | TP1 | 26,5625 ± 100 ppm | GBd | ||||
|
Toleransi Tegangan Input pk-pk diferensial Ketidakcocokan |
TP1a | 900 | mVpp | 1 | |||
| Pemutusan Diferensial | TP1 | 10 | % | ||||
| Rugi Pengembalian Input Diferensial | TP1 |
IEEE 802.3-2015 Persamaan (83E-5) |
dB | ||||
| Diferensial ke Mode Umum Rugi Pengembalian Input |
TP1 | IEEE 802.3-2015 Persamaan (83E-6) |
dB | ||||
| Tes Input Stres Modul | TP1a | Lihat IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
Tegangan ujung tunggal Rentang Toleransi (Min) |
TP1a | -0,4 hingga 3,3 | V | ||||
| Tinggi Mata Dekat, Diferensial | TP1 | -350 | 2850 | mV | 3 | ||
| Penerima (setiap Jalur) | |||||||
| Tinggi Mata Jauh, Diferensial | TP4 | 53,125 ± 100 ppm | GBd | ||||
|
Diferensial Peak-to-Peak Tegangan Keluaran |
TP4 | 900 | mVpp | ||||
| Tegangan Output Mode Umum (Vcm) | TP4 | 2850 | mV | ||||
|
Pemutusan Diferensial Ketidakcocokan |
TP4 | 10 | % | ||||
|
Kerugian Pengembalian Output Diferensial
|
TP4 |
IEEE 802.3-2015 Persamaan (83E-2) |
|||||
|
Mode Umum ke Diferensial Kerugian Pengembalian Konversi |
TP4 |
IEEE 802.3-2015 Persamaan (83E-3) |
|||||
|
Waktu Transisi, 20% hingga 80%
|
TP4 | 9.5 | ps | ||||
|
Lebar Masker Simetri Mata Dekat (ESMW) |
TP4 | 0,265 | UI | ||||
| Tinggi Mata Dekat, Diferensial | TP4 | 70 | mV | ||||
|
Lebar Topeng Simetri Mata Jauh (ESMW) |
TP4 | 0,2 | UI | ||||
| Tinggi Mata Jauh, Diferensial | TP4 | 30 | mV | ||||
| Rasio ISI Pra-kursor ujung jauh | TP4 | -4.5 | 2.5 | % | |||
| Tegangan Output Mode Umum (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Catatan: 1. Dengan pengecualian pada IEEE 802.3bs 120E.3.1.2 bahwa polanya adalah PRBS31Q atau idle acak. 2. Memenuhi BER yang ditentukan dalam IEEE 802.3bs 120E.1.1. 3. Tegangan mode umum DC yang dihasilkan oleh host.Spesifikasi mencakup efek tegangan offset arde. |
|||||||
Karakteristik Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Panjang Gelombang Tengah | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Kecepatan Data, setiap Jalur | 53,125 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Rasio Penekanan mode samping | SMSR | 30 | dB | |||
| Daya Luncur Rata-Rata, setiap Jalur | PAVG | -2.8 | 4.0 | dBm | 1 | |
|
Amplitudo Modulasi Optik Luar (OMA luar), setiap Jalur |
POM | 0,2 | 4.2 | dBm | 2 | |
|
Luncurkan Power di OMAouter minus TDECQ, setiap Jalur untuk ER ≥ 4,5dB untuk ER <4,5dB |
-1.2 -1.1 |
dB | ||||
|
Transmitter dan Dispersion Eye Closer untuk PAM4, masing-masing Lane |
TDECQ | 3.9 | dB | |||
| TDECQ – 10*log10(Ceq), setiap Jalur | 3.9 | dB | ||||
| Rasio Kepunahan | ER | 3.5 | dB | |||
|
Perbedaan Kekuatan Peluncuran antara Dua Jalur (OMAouter) mana pun |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Toleransi Kerugian Pengembalian Optik | TOL | 15.6 | dB | |||
|
Kekuatan Peluncuran Rata-Rata OFF Pemancar, setiap Jalur |
Poff | -26 | dBm | |||
| Waktu Transisi Pemancar | 17 | ps | ||||
|
Rata-rata Luncurkan Power of OFF Pemancar, setiap Jalur |
Poff | -20 | dBm | |||
| Penerima | ||||||
| Panjang Gelombang Tengah | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Kecepatan Data, setiap Jalur | 53,125 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Ambang Batas Kerusakan, setiap Jalur | Td | 5 | dBm | 4 | ||
| Daya Terima Rata-Rata, setiap Jalur | -9.1 | 4 | dBm | 5 | ||
| Terima Daya (OMAouter), masing-masing Jalur | 4.2 | dBm | ||||
|
Selisih Daya Penerima antara Dua Jalur (OMAouter) |
4.6 | dBm | ||||
|
Sensitivitas Penerima (OMAouter), setiap Jalur |
SEN |
Persamaan (1) |
dBm | 6 | ||
| Sensitivitas Penerima Tertekan | SRS | -4.1 | dBm | 7 | ||
| Reflektansi Penerima | RR | -26 | dB | |||
| Pernyataan LOS | LOSA | -20 | dBm | |||
| LOS De-menegaskan | LOSD | -12.1 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | dB | |||
| Kondisi Stres untuk Sensitivitas Penerima Stres (Catatan 7) | ||||||
|
Penutupan Mata Tertekan untuk PAM4 (SECQ), Jalur di bawah Ujian |
3.9 | dB | ||||
| SECQ – 10*log10(Ceq), Tes nder jalur | 3.9 | dB | ||||
| OMAouter dari setiap Aggressor Lane | 0,5 | dBm | ||||
|
Catatan: 1. Kekuatan peluncuran rata-rata, setiap jalur (min) bersifat informatif dan bukan merupakan indikator utama kekuatan sinyal.Pemancar dengan daya peluncuran di bawah nilai ini tidak dapat memenuhi syarat;namun, nilai di atas ini tidak menjamin kepatuhan. 2. Sekalipun TDECQ < 1,4 dB untuk rasio kepunahan ≥ 4,5 dB atau TDECQ < 1,3 dB untuk rasio kepunahan < 4,5 dB, OMAouter (min) harus melebihi nilai minimum yang ditentukan di sini. 3. Ceq adalah koefisien yang didefinisikan dalam IEEE Std 802.3-2018 klausul 121.8.5.3 yang memperhitungkan referensi peningkatan noise equalizer Format Modulasi Ambang Kerusakan PAM4, masing-masing Lane THd 5.0dBm. 4. Daya terima rata-rata, setiap jalur (min) bersifat informatif dan bukan merupakan indikator utama kekuatan sinyal.Daya yang diterima di bawah nilai ini tidak dapat memenuhi;namun, nilai di atas ini tidak menjamin kepatuhan. 5. Penerima harus dapat mentolerir, tanpa kerusakan, pemaparan terus menerus ke sinyal input optik yang memiliki tingkat daya rata-rata ini. 6. Sensitivitas penerima (OMAouter), setiap jalur (maks) informatif dan ditentukan untuk pemancar dengan nilai SECQ hingga 3,9 dB.Itu harus memenuhi Persamaan (1), yang diilustrasikan pada Gambar 4. 7. Diukur dengan sinyal uji kesesuaian pada TP3 untuk BER sebesar 2,4x10-4. 8. Kondisi pengujian ini untuk mengukur sensitivitas penerima tekanan.Mereka bukan karakteristik penerima. |
||||||
Karakteristik diagnostik digital berikut ditentukan pada kondisi pengoperasian normal kecuali ditentukan lain.
| Parameter | Simbol | Min | Maks | Satuan | Catatan |
| Kesalahan absolut monitor suhu | DMI_Temp | -3 | 3 | degC | Lebih beroperasi kisaran suhu |
| Monitor tegangan suplai kesalahan mutlak | DMI_VCC | -0,1 | 0,1 | V | Lebih dari operasi penuh jangkauan |
| Kesalahan absolut monitor daya Saluran RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor Bias saluran saat ini | DMI_Ibias_Ch | -10% | 10% | mA | |
| Kesalahan absolut monitor daya Channel TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Catatan: 1. Karena akurasi pengukuran serat yang berbeda, mungkin ada fluktuasi +/-1 dB tambahan, atau akurasi total +/- 3 dB. |
|||||
