Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QD4A85M01-CD-8

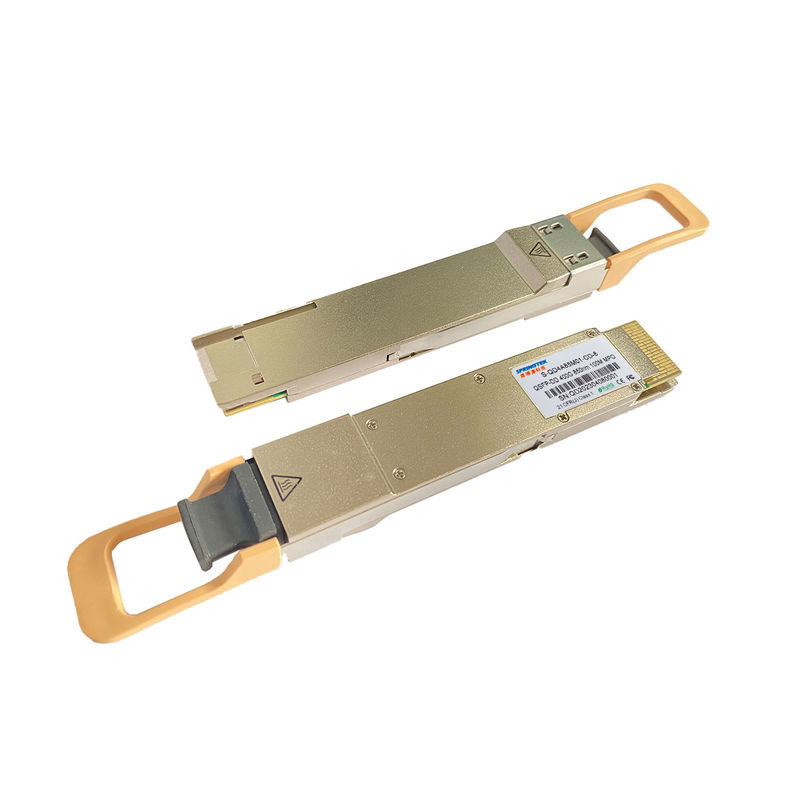

Cisco Kompatibel 400G 850nm MPO / MTP 100M Modul Transceiver Optik QSFP-DD SR8 OEM
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul optik Springtek 400Gb/s QSFP-DD SR8.Ini memberikan peningkatan kepadatan port dan penghematan biaya sistem total.Modul optik dupleks penuh QSFP-DD menawarkan 8 saluran pengiriman dan penerimaan independen, masing-masing mampu beroperasi 53,125Gb/dtk untuk laju data agregat 400Gb/dtk pada serat multi-mode OM3 sepanjang 100 meter.
Kabel serat optik dengan konektor MTP/MPO-16 dapat dipasang ke wadah modul QSFP-DD SR8.Penjajaran yang tepat dipastikan oleh pin pemandu di dalam wadah.Kabel biasanya tidak dapat diputar untuk saluran yang tepat ke penyelarasan saluran.Sambungan listrik dicapai melalui konektor tipe tepi yang sesuai dengan QSFP-DD MSA.
Panjang gelombang pusat dari semua 8 jalur paralel adalah 850nm.Ini berisi konektor MPO-16 optik untuk antarmuka optik dan konektor 60-pin untuk antarmuka listrik.Host FEC diperlukan untuk mendukung transmisi serat multi-mode hingga 70m OM3.
Produk S-QD4A85M01-CD-8 dirancang dengan faktor bentuk, sambungan optik/listrik, dan antarmuka diagnostik digital sesuai dengan QSFP-DD Multi-Source Agreement (MSA) Tipe 2. Produk ini dirancang untuk memenuhi kondisi pengoperasian eksternal terberat termasuk suhu, kelembaban dan gangguan EMI.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
Perlu diperhatikan bahwa pengoperasian yang melebihi peringkat maksimum absolut individu mana pun dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Suhu Kasus Operasi | Ke | 0 | 70 | °C | |
| Kelembaban Relatif (non-kondensasi) | RH | 0 | 85 | % |
Kondisi Pengoperasian yang Direkomendasikan dan Persyaratan Catu Daya
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Suhu Kasus Operasi | ATAS | 0 | 70 | degC | ||
| Tegangan Catu Daya | VCC | 3.135 | 3.3 | 3.465 | V | |
| Kecepatan Data, setiap Jalur | 26.5625 | GBd | PAM4 | |||
| Akurasi Kecepatan Data | -100 | 100 | ppm | |||
| Rasio Kesalahan Bit Pra-FEC | 2,4x10-4 | |||||
| Rasio Kesalahan Bit Pasca-FEC | 1x10-12 | 1 | ||||
| Tautkan Jarak dengan OM3 | D | 0,5 | 100 | M | 2 |
Catatan:
1. FEC disediakan oleh sistem host.
2. FEC diperlukan pada sistem host untuk mendukung jarak maksimum.
Karakteristik listrik
Karakteristik kelistrikan berikut ditentukan berdasarkan Lingkungan Pengoperasian yang Direkomendasikan kecuali ditentukan lain.
| Parameter | Titik Uji | Min | Khas | Maks | Satuan | Catatan |
| Konsumsi daya | 12 | W | ||||
| Arus suplai | Icc | 3.63 | A | |||
| Pemancar (setiap Jalur) | ||||||
| Tingkat Pensinyalan, setiap Jalur | TP1 | 26,5625 ± 100 ppm | GBd | |||
|
Diferensial tegangan input pk-pk Ketidakcocokan Toleransi |
TP1a | 900 | mVpp | 1 | ||
| Pemutusan Diferensial | TP1 | 10 | % | |||
| Rugi Pengembalian Input Diferensial | TP1 |
IEEE 802.3-2015 Persamaan (83E-5) |
dB | |||
| Diferensial ke Mode Umum Rugi Pengembalian Input |
TP1 | IEEE 802.3-2015 Persamaan (83E-6) |
dB | |||
| Waktu Transisi, 20% hingga 80% | TP4 | 9.5 | ps | |||
|
Lebar Masker Simetri Mata Dekat (ESMW) |
TP4 | 0,265 | UI | |||
| Tinggi Mata Dekat, Diferensial | TP4 | 70 | mV | |||
|
Lebar Topeng Simetri Mata Jauh (ESMW) |
TP4 | 0,2 | UI | |||
| Tinggi Mata Jauh, Diferensial | TP4 | 30 | mV | |||
| Rasio ISI Pra-kursor ujung jauh | TP4 | -4.5 | 2.5 | % | ||
| Tegangan Output Mode Umum (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
Catatan:
1. Dengan pengecualian pada IEEE 802.3bs 120E.3.1.2 bahwa polanya adalah PRBS31Q atau idle acak.
2. Memenuhi BER yang ditentukan dalam IEEE 802.3bs 120E.1.1.
3. Tegangan mode umum DC yang dihasilkan oleh host.Spesifikasi mencakup efek tegangan offset arde.
Karakteristik Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Panjang Gelombang Tengah | λC | 840 | 850 | 860 | nm | |
| Kecepatan Data, setiap Jalur | 26,5625 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Lebar Spektral RMS | ∆λrms | 0,6 | nm | Dimodulasi | ||
| Daya Luncur Rata-Rata, setiap Jalur | PAVG | -6.5 | 4 | dBm | 1 | |
|
Modulasi Optik Luar Amplitudo (OMAouter), masing-masing Jalur |
POM | -4.5 | 3 | dBm | 2 | |
|
Luncurkan Power di OMAouter minus TDECQ, setiap Jalur |
-5.9 | dB | ||||
|
Pemancar dan Dispersi Eye Closer untuk PAM4, masing-masing Lane |
TDECQ | 4.5 | dB | |||
| Rasio Kepunahan | ER | 3 | dB | |||
| Toleransi Kerugian Pengembalian Optik | TOL | 12 | dB | |||
|
Kekuatan Peluncuran Rata-Rata OFF Pemancar, setiap Jalur |
Poff | -30 | dBm | |||
| Fluks yang Dilingkari |
≥ 86% pada 19 μm ≤ 30% pada 4,5 μm |
|||||
| Penerima | ||||||
| Panjang Gelombang Tengah | λC | 840 | 850 | 860 | nm | |
| Kecepatan Data, setiap Jalur | 26,5625 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Ambang Batas Kerusakan, setiap Jalur | Td | 5 | dBm | 3 | ||
| Daya Terima Rata-Rata, setiap Jalur | -7.9 | 4 | dBm | 4 | ||
| Terima Daya (OMAouter), masing-masing Jalur | 3 | dBm | ||||
| Sensitivitas Penerima | SEN | -6.5 | dBm | 5 | ||
| (OMAouter), setiap Jalur | ||||||
| Stressed Receiver Sensitivity(OMAouter), masing-masing Lane | SRS | -3 | dBm | 6 | ||
| Reflektansi Penerima | RR | -12 | dB | |||
| Pernyataan LOS | LOSA | -30 | dBm | |||
| LOS De-menegaskan | LOSD | -12 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | dB | |||
| Kondisi Stres untuk Sensitivitas Penerima Stres (Catatan 7) | ||||||
| Penutupan Mata Tertekan untuk PAM4 (SECQ), Jalur yang Diuji |
4 | dB | ||||
| OMAouter dari setiap Aggressor Lane | 3 | dBm | ||||
Catatan:
1. Kekuatan peluncuran rata-rata, setiap jalur (min) bersifat informatif dan bukan merupakan indikator utama kekuatan sinyal.Pemancar dengan daya peluncuran di bawah nilai ini tidak dapat memenuhi syarat;namun, nilai di atas ini tidak menjamin kepatuhan.
2. Meskipun TDECQ < 1 dB , OMAouter (min) harus melebihi nilai minimum yang ditentukan di sini.
3. Penerima harus dapat mentolerir, tanpa kerusakan, pemaparan terus menerus ke sinyal input optik yang memiliki tingkat daya rata-rata ini.
4. Daya terima rata-rata, setiap jalur (min) bersifat informatif dan bukan merupakan indikator utama kekuatan sinyal.Daya yang diterima di bawah nilai ini tidak dapat memenuhi;namun, nilai di atas ini tidak menjamin kepatuhan.
5. Sensitivitas Penerima OMAouter, setiap jalur (maks) informatif dan ditentukan untuk BER 2,4x10-4.
6. Diukur dengan sinyal uji kesesuaian pada input penerima untuk BER 2,4x10-4.
7. Kondisi pengujian ini untuk mengukur sensitivitas penerima tegangan.Mereka bukan karakteristik penerima.
Fungsi Diagnostik Digital
Karakteristik diagnostik digital berikut ditentukan pada kondisi pengoperasian normal kecuali ditentukan lain.
| Parameter | Simbol | Min | Maks | Satuan | Catatan |
| Kesalahan absolut monitor suhu | DMI_Temp | -3 | 3 | degC | Lebih beroperasi kisaran suhu |
| Monitor tegangan suplai kesalahan mutlak | DMI_VCC | -0,1 | 0,1 | V | Lebih dari operasi penuh jangkauan |
|
Saluran monitor daya RX mutlak kesalahan |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor Bias saluran saat ini | DMI_Ibias_Ch | -10% | 10% | mA | |
|
Monitor daya saluran TX mutlak kesalahan |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Catatan:
1. Karena akurasi pengukuran serat yang berbeda, mungkin ada fluktuasi +/-1 dB tambahan, atau akurasi total +/- 3 dB.
