Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QD4A31M05-CD-4

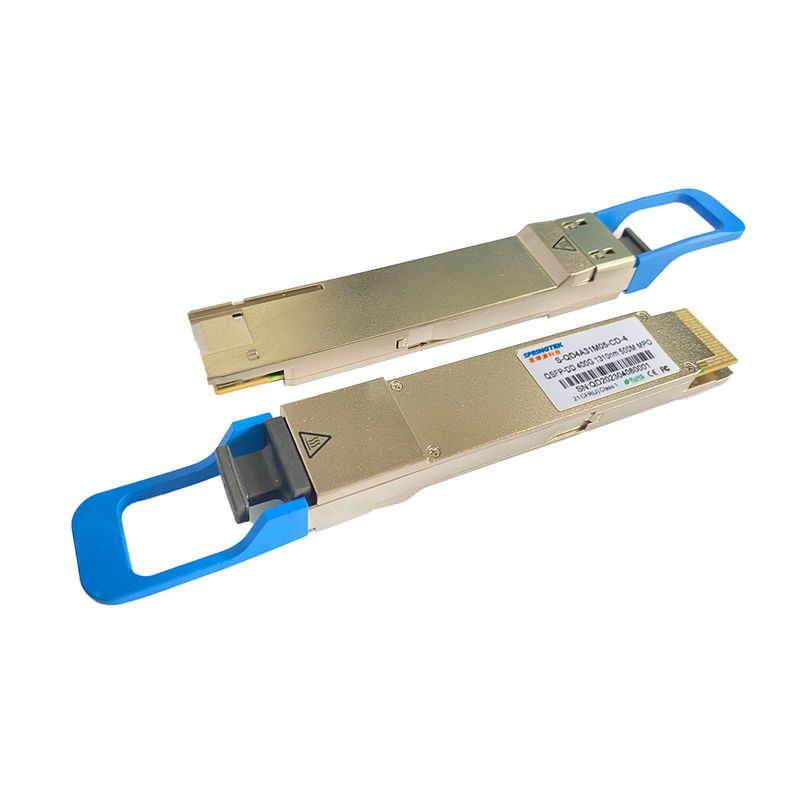

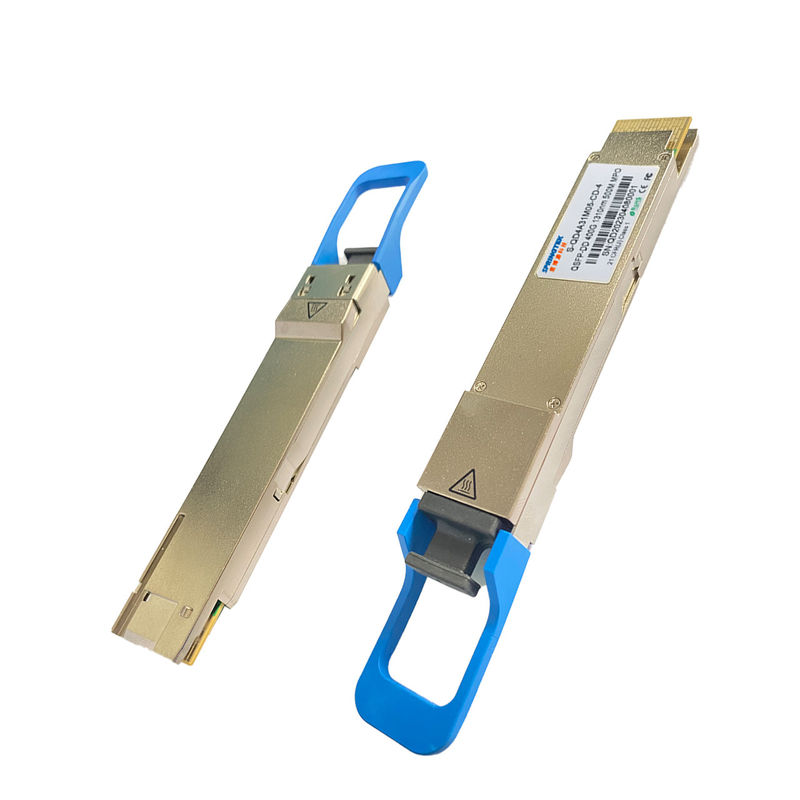

400G 1310nm 500M MPO/MTP Kompatibel Nokia QSFP-DD DR4 Transceiver
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul optik Springtek 400Gb/s QSFP-DD DR4 dirancang untuk aplikasi komunikasi optik 500m.Modul S-QD4A31M05-CD-4 mengonversi 8 saluran data input listrik 50Gb/dtk (PAM4) menjadi 4 saluran sinyal optik paralel, masing-masing mampu beroperasi 100Gb/dtk untuk laju data agregat 400Gb/dtk.Terbalik, pada penerima
sisi, modul mengubah 4 saluran sinyal optik paralel 100Gb/dtk setiap saluran untuk laju data agregat 400Gb/dtk menjadi 8 saluran data keluaran listrik 50Gb/dtk (PAM4).
Kabel serat optik dengan konektor MTP/MPO-12 dapat dicolokkan ke wadah modul Springtek 400Gb/s QSFP-DD DR4. Penjajaran yang tepat dipastikan oleh pin pemandu di dalam wadah. Kabel biasanya tidak dapat diputar untuk saluran yang tepat ke penyelarasan saluran. Sambungan listrik dicapai melalui konektor tipe tepi yang sesuai dengan QSFP-DD MSA.
Produk ini dirancang dengan faktor bentuk, sambungan optik/listrik, dan antarmuka diagnostik digital sesuai dengan Perjanjian Multi-Sumber QSFP-DD
Fitur
Aplikasi
Peringkat Maksimum Mutlak
Perlu diperhatikan bahwa pengoperasian yang melebihi peringkat maksimum absolut individu mana pun dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Suhu Kasus Operasi | Ke | 0 | 70 | °C | |
| Kelembaban Relatif (non-kondensasi) | RH | 0 | 85 | % |
Kondisi Pengoperasian yang Direkomendasikan dan Persyaratan Catu Daya
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Suhu Kasus Operasi | ATAS | 0 | 70 | degC | ||
| Tegangan Catu Daya | VCC | 3.135 | 3.3 | 3.465 | V | |
| Kecepatan Data, setiap Jalur | 26.5625 | GBd | PAM4 | |||
| Akurasi Kecepatan Data | -100 | 100 | ppm | |||
| Rasio Kesalahan Bit Pra-FEC | 2,4x10-4 | |||||
| Rasio Kesalahan Bit Pasca-FEC | 1x10-12 | 1 | ||||
| Jarak Tautan | D | 0,002 | 500 | M | 2 |
Karakteristik listrik
Karakteristik kelistrikan berikut ditentukan berdasarkan Lingkungan Pengoperasian yang Direkomendasikan kecuali ditentukan lain.
| Parameter | Tes salep | Min | Khas | Maks | Satuan | Catatan | |
| Konsumsi daya | 12 | W | |||||
| Arus suplai | Icc | 3.64 | A | ||||
| Pemancar (setiap Jalur) | |||||||
| Tingkat Pensinyalan, setiap Jalur | TP1 | 26,5625 ± 100 ppm | GBd | ||||
|
Toleransi Tegangan Input pk-pk diferensial Ketidakcocokan |
TP1a | 900 | mVpp | 1 | |||
| Pemutusan Diferensial | TP1 | 10 | % | ||||
| Rugi Pengembalian Input Diferensial | TP1 |
IEEE 802.3-2015 Persamaan (83E-5) |
dB | ||||
| Diferensial ke Mode Umum Rugi Pengembalian Input |
TP1 | IEEE 802.3-2015 Persamaan (83E-6) |
dB | ||||
| Tes Input Stres Modul | TP1a |
Lihat IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Tegangan ujung tunggal Rentang Toleransi (Min) |
TP1a | -0,4 hingga 3,3 | V | ||||
| Tinggi Mata Dekat, Diferensial | TP1 | -350 | 2850 | mV | 3 | ||
| Penerima (setiap Jalur) | |||||||
| Tinggi Mata Jauh, Diferensial | TP4 | 26,5625 ± 100 ppm | GBd | ||||
|
Diferensial Peak-to-Peak Tegangan Keluaran |
TP4 | 900 | mVpp | ||||
| Tegangan Output Mode Umum AC (Vcm) | TP4 | 17.5 | mV | ||||
|
Pemutusan Diferensial Ketidakcocokan |
TP4 | 10 | % | ||||
|
Kerugian Pengembalian Output Diferensial
|
TP4 |
IEEE 802.3-2015 Persamaan (83E-2) |
|||||
|
Konversi Mode Umum ke Diferensial Mengembalikan kerugian |
TP4 |
IEEE 802.3-2015 Persamaan (83E-3) |
|||||
|
Waktu Transisi, 20% hingga 80%
|
TP4 | 9.5 | ps | ||||
|
Lebar Masker Simetri Mata Dekat (ESMW) |
TP4 | 0,265 | UI | ||||
| Tinggi Mata Dekat, Diferensial | TP4 | 70 | mV | ||||
|
Lebar Topeng Simetri Mata Jauh (ESMW) |
TP4 | 0,2 | UI | ||||
| Tinggi Mata Jauh, Diferensial | TP4 | 30 | mV | ||||
| Rasio ISI Pra-kursor ujung jauh | TP4 | -4.5 | 2.5 | % | |||
| Tegangan Output Mode Umum (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Catatan: 1. Dengan pengecualian pada IEEE 802.3bs 120E.3.1.2 bahwa polanya adalah PRBS31Q atau idle acak. 2. Memenuhi BER yang ditentukan dalam IEEE 802.3bs 120E.1.1. 3. Tegangan mode umum DC yang dihasilkan oleh host.Spesifikasi mencakup efek tegangan offset arde. |
|||||||
Karakteristik Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Panjang Gelombang Tengah | c | 1304.5 | 1310 | 1317.5 | nm | |
| Pemancar | ||||||
| Kecepatan Data, setiap Jalur | 53,125 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Rasio Penekanan mode samping | SMSR | 30 | dB | |||
| Daya Luncur Rata-Rata, setiap Jalur | PAVG | -2.9 | 4 | dBm | 1 | |
|
Amplitudo Modulasi Optik Luar (OMA luar), setiap Jalur |
POM | -0,8 | 4.2 | dBm | 2 | |
|
Luncurkan Power di OMAouter minus TDECQ, setiap Jalur untuk ER ≥ 4,5dB untuk ER <4,5dB |
-2.2 -1.9 |
dB | ||||
|
Transmitter dan Dispersion Eye Closer untuk PAM4, masing-masing Jalur |
TDECQ | 3.4 | dB | |||
| TDECQ – 10*log10(Ceq), masing-masing Jalur | 3.4 | dB | 3 | |||
| Rasio Kepunahan | ER | 3.5 | dB | |||
|
Perbedaan Kekuatan Peluncuran antara Dua Jalur (OMAouter) mana pun |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Toleransi Kerugian Pengembalian Optik | TOL | 21.4 | dB | |||
|
Kekuatan Peluncuran Rata-Rata OFF Pemancar, setiap Jalur |
Poff | -26 | dBm | |||
| Waktu Transisi Pemancar | 17 | ps | ||||
|
Rata-rata Luncurkan Power of OFF Pemancar, setiap Jalur |
Poff | -15 | dBm | |||
| Penerima | ||||||
| Kecepatan Data, setiap Jalur | 53,125 ± 100 ppm | GBd | ||||
| Format Modulasi | PAM4 | |||||
| Ambang Batas Kerusakan, setiap Jalur | Td | 5 | dBm | 4 | ||
| Daya Terima Rata-Rata, setiap Jalur | -5.9 | 4 | dBm | 5 | ||
| Terima Daya (OMAouter), masing-masing Jalur | 4.2 | dBm | ||||
|
Sensitivitas Penerima (OMAouter), setiap Jalur |
SEN |
Persamaan (1) |
dBm | 6 | ||
| Sensitivitas Penerima Tertekan | SRS | -1.9 | dBm | 7 | ||
| Reflektansi Penerima | RR | -26 | dB | |||
| Pernyataan LOS | LOSA | -15 | dBm | |||
| LOS De-menegaskan | LOSD | -8.9 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | dB | |||
| Kondisi Stres untuk Sensitivitas Penerima Stres (Catatan 7) | ||||||
| Penutupan Mata Tertekan untuk PAM4 (SECQ), Jalur yang Diuji |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Tes nder jalur | 3.4 | dB | ||||
| OMAouter dari setiap Aggressor Lane | 4.2 | dBm | ||||
Fungsi Diagnostik Digital
Karakteristik diagnostik digital berikut ditentukan pada kondisi pengoperasian normal kecuali ditentukan lain.
| Parameter | Simbol | Min | Maks | Satuan | Catatan |
| Kesalahan absolut monitor suhu | DMI_Temp | -3 | 3 | degC | Lebih beroperasi kisaran suhu |
| Monitor tegangan suplai kesalahan mutlak | DMI_VCC | -0,1 | 0,1 | V | Lebih dari operasi penuh jangkauan |
| Kesalahan absolut monitor daya Saluran RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor Bias saluran saat ini | DMI_Ibias_Ch | -10% | 10% | mA | |
| Kesalahan absolut monitor daya Channel TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Catatan: 1. Karena akurasi pengukuran serat yang berbeda, mungkin ada fluktuasi +/-1 dB tambahan, atau akurasi total +/- 3 dB. |
|||||
