Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AP002-C

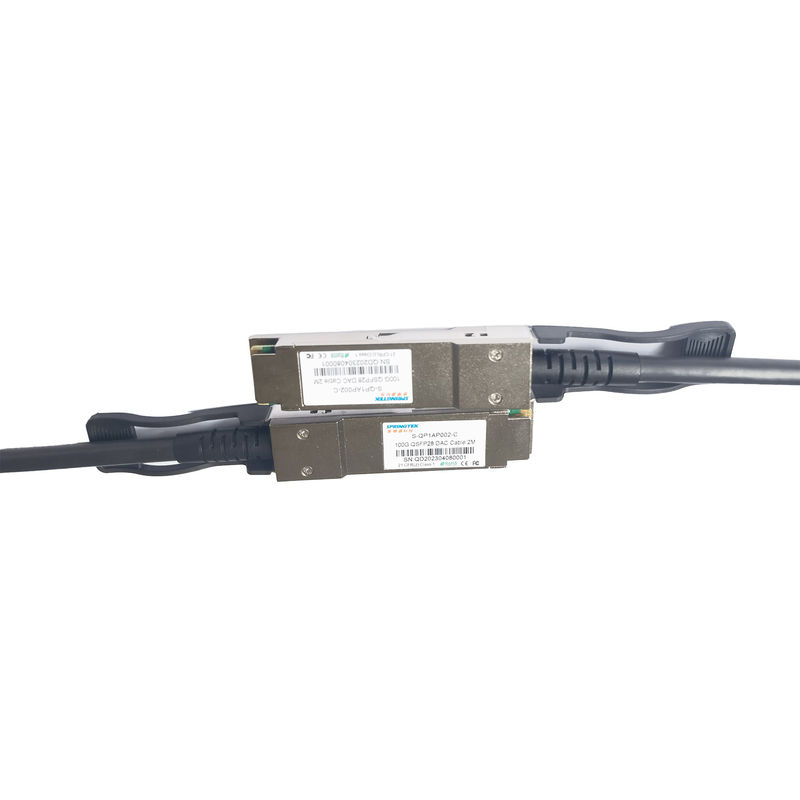

Kabel DAC 100G QSFP28 ke QSFP28 2M
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
| S-QP1AP002-C | Kabel DAC QSFP28 100G 2M | 0~70℃ |
Keterangan
Produk perakitan kabel pasif Springtek 100G QSFP28, berdasarkan struktur 4 x25G atau 4 x28G, produk ini juga dapat memenuhi sakelar, server, router, dan produk 100G generasi berikutnya dari persyaratan aplikasi.
Kabel Springtek 100G QSFP28 mengadopsi desain yang dioptimalkan untuk mengurangi kehilangan crosstalk dan penyisipan, integritas sinyal yang sangat baik, sepenuhnya sesuai dengan standar 100G Ethernet dan Infiniband EDR generasi berikutnya.
Fitur
Aplikasi
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Suhu Sekitar Penyimpanan | -40 | +85 | °C | ||
| Suhu Kasus Operasi | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Tarif Data Per Jalur | 1 | 100 | Gb/dtk |
Karakteristik Kecepatan Tinggi
| Parameter | Simbol | Min | Khas | Maks | Uni | Catatan |
| Impedansi Diferensial | RIN, P- | 90 | 110 | Ώ | ||
| Kerugian penyisipan | SDD21 | 22.48 | dB | Pada 12,8906 GHz | ||
|
Kerugian Pengembalian Diferensial |
SDD11 | Lihat 1 | dB | Pada 0,05 hingga 4,1 GHz | ||
| SDD22 | Lihat 2 | dB | Pada 4,1 hingga 19 GHz | |||
| Kerugian pengembalian keluaran mode-umum ke mode-umum | SCC11 |
2 |
dB |
Pada 0,2 hingga 19 GHz |
||
| SCC22 | ||||||
| Diferensial ke kerugian pengembalian mode umum | SCD11 | Lihat 3 |
dB |
Pada 0,01 hingga 12,89 | ||
| SCD22 | Lihat 4 | Pada 12,89 hingga 19 GHz | ||||
| Diferensial ke Rugi Konversi Mode umum |
SCD21 |
10 |
dB |
Pada 0,01 hingga 12,89 | ||
| Lihat 5 | Pada 12,89 hingga 15,7 | |||||
| 6.3 | Pada 15,7 hingga 19 GHz | |||||
| Marjin Operasi Saluran | COM | 3 | dB | |||
|
Catatan: 1. Koefisien Refleksi diberikan oleh persamaan SDD11(dB) < 16.5 - 2 × SQRT(f ), dengan f dalam GHz 2. Koefisien Refleksi yang diberikan oleh persamaan SDD11(dB) < 10.66 - 14 × log10(f/5.5), dengan f dalam GHz 3. Koefisien Refleksi diberikan oleh persamaan SCD11(dB) < 22 - (20/25.78)*f, dengan f dalam GHz 4. Koefisien Refleksi diberikan oleh persamaan SCD11(dB) < 15 - (6/25.78)*f, dengan f dalam GHz 5. Koefisien Refleksi diberikan oleh persamaan SCD21(dB) < 27 - (29/22)*f, dengan f dalam GHz |
||||||
