Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-Q52AP003-C

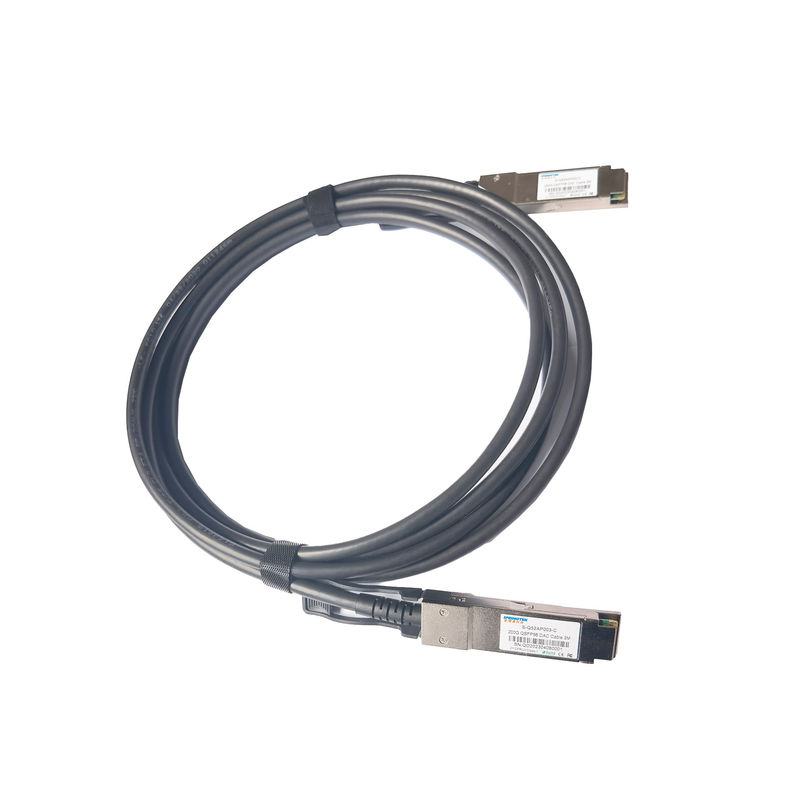

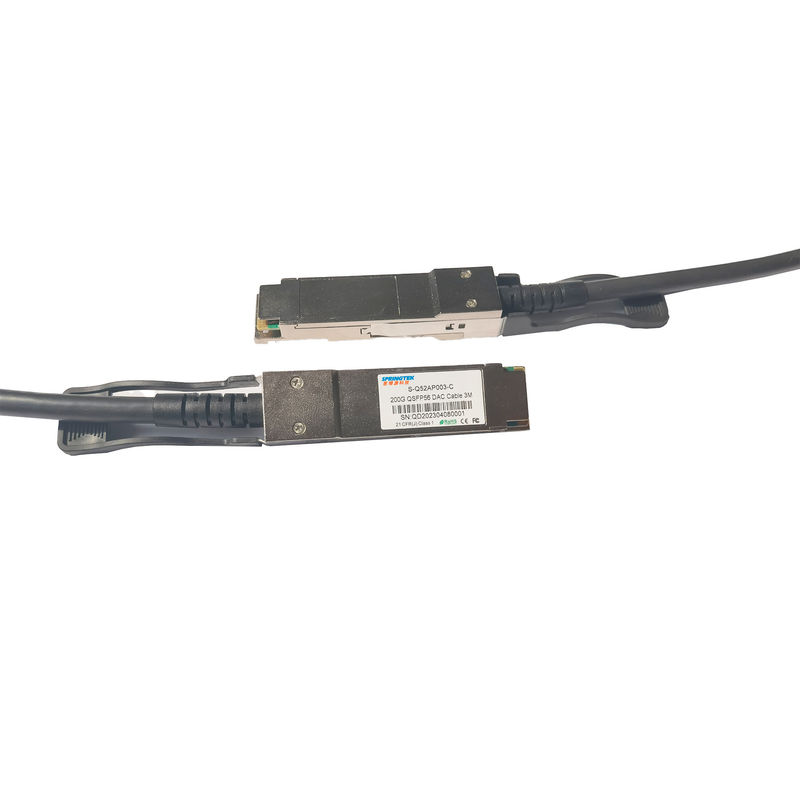

200G QSFP56 ke QSFP56 Kabel DAC 3M
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
|
S-Q52AP003-C |
Kabel DAC QSFP56 200G 3M |
0~70℃ |
Keterangan
Rakitan kabel tembaga pasif Springtek 200G QSFP5 menampilkan delapan pasangan tembaga diferensial, menyediakan empat saluran transmisi data dengan kecepatan hingga 56Gbps(PAM4) per saluran, dan memenuhi persyaratan 200G Ethernet dan InfiniBand.Tersedia dalam rangkaian pengukur kabel yang luas-dari 26AWG hingga 30AWG-rakitan kabel tembaga 200G ini memiliki insertion loss yang rendah dan cross talk yang rendah.
Springtek 200G QSFP56 menggunakan sinyal PAM4 untuk transmisi, yang menggandakan kecepatan.Namun, ada persyaratan yang lebih ketat untuk kehilangan penyisipan kabel.Untuk persyaratan terperinci, Dirancang untuk aplikasi di pusat data, jaringan, dan pasar telekomunikasi yang memerlukan rakitan kabel berkecepatan tinggi dan andal, produk generasi berikutnya ini memiliki antarmuka penyambungan yang sama dengan faktor bentuk QSFP+, menjadikannya kompatibel mundur dengan port QSFP yang ada.
Fitur
Aplikasi
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Suhu Sekitar Penyimpanan | -40 | +85 | °C | ||
| Suhu Kasus Operasi | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Kelembaban Relatif (non-kondensasi) | RS | 35 | 60 | % | |
| Tegangan pada Masukan LVTTL | Vilvttl | -0,3 | VCC3 +0.2 | V | |
| Arus Catu Daya | ICC3 | 15 | mA | ||
| Konsumsi Daya Total | Pd | 0,05 | W | ||
|
Catatan: 1．Stres atau kondisi yang melebihi kisaran di atas dapat menyebabkan kerusakan permanen pada perangkat. 2．Ini hanya peringkat tekanan dan operasi fungsional perangkat pada kondisi ini atau kondisi lainnya di atas yang tercantum dalam bagian operasional spesifikasi ini tidak diterapkan. 3．Paparan terhadap kondisi peringkat maksimum absolut untuk waktu yang lama dapat memengaruhi keandalan perangkat. |
|||||
Karakteristik Kecepatan Tinggi
| Parameter | Simbol | Min | Khas al | Maks | Satuan | Catatan |
| Impedansi Diferensial | RIN, PP | 90 | 110 | Ώ | ||
| Kerugian penyisipan | SDD21 | -16.06 | dB | Pada 13,28 GHz | ||
|
Kerugian Pengembalian Diferensial |
SDD11 | Lihat 1 | dB | Pada 0,05 hingga 4,1 GHz | ||
| SDD22 | Lihat 2 | dB | Pada 4,1 hingga 19 GHz | |||
| Kerugian pengembalian keluaran mode-umum ke mode-umum | SCC11 |
|
-2 |
dB |
Pada 0,2 hingga 19 GHz |
|
| SCC22 | ||||||
|
Diferensial ke kerugian pengembalian mode umum |
SCD11 | Lihat 3 |
dB |
Pada 0,01 hingga 12,89 GHz | ||
| SCD22 | Lihat 4 | Pada 12,89 hingga 19 GHz | ||||
|
Diferensial ke Rugi Konversi Mode umum |
SCD21 |
-10 |
dB |
Pada 0,01 hingga 12,89 GHz | ||
| Lihat 5 | Pada 12,89 hingga 15,7 GHz | |||||
| -6.3 | Pada 15,7 hingga 19 GHz |
