Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-FP10P005-C

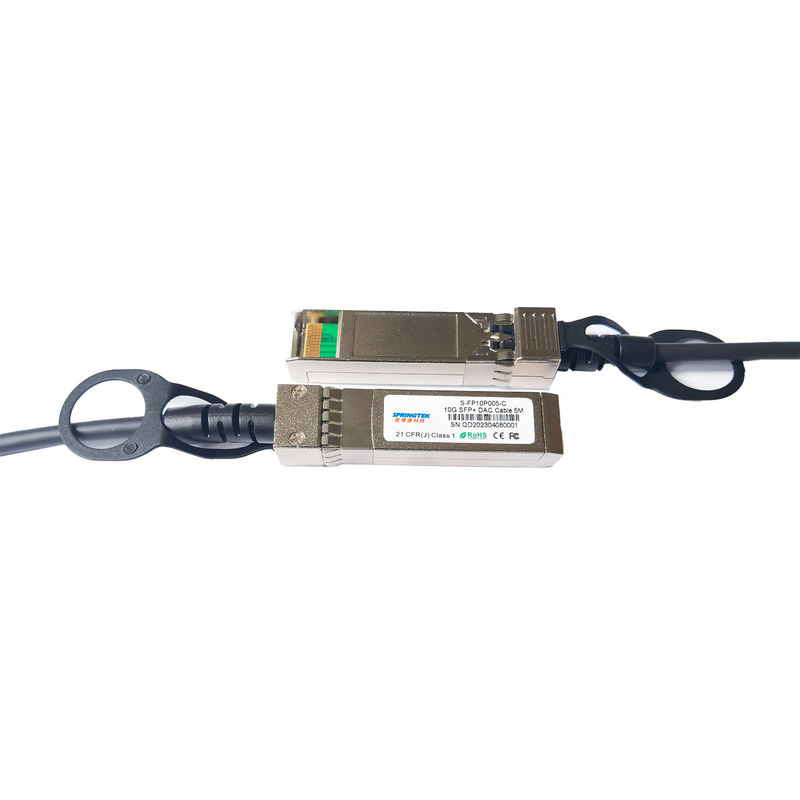

SFP+ Pasif 10G pasang langsung kabel twinaxial AWG Kabel 10G SFP+ DAC Kecepatan Tinggi 5M
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
| S-FP10P005-C | Kabel 10G SFP + DAC 5M | 0~70℃ |
Keterangan
Rakitan kabel pasif Springtek 10Gbps SFP+ adalah performa tinggi, solusi I/O hemat biaya untuk aplikasi 10GEthernet dan 10G Fibre Channel.Modul tembaga SFP+ memungkinkan pabrikan perangkat keras mencapai kerapatan port yang tinggi, kemampuan konfigurasi, dan penggunaan dengan anggaran daya yang sangat rendah dan hemat daya.Rakitan kabel berkecepatan tinggi memenuhi dan melampaui persyaratan standar industri Gigabit Ethernet dan Fibre Channel untuk kinerja dan keandalan.
Fitur
Aplikasi
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Suhu Sekitar Penyimpanan | Ts | -40 | +85 | °C | |
| Suhu Kasus Operasi | Tc | 0 | +70 | °C | |
| Kelembaban Relatif (non-kondensasi) | RS | - | 85 | % |
Sistem
| Pertunjukan | Media |
|
Kecepatan jalur 10,5 Gpbs, tingkat kesalahan Bit dupleks penuh: lebih baik dari 10E-12 |
Hot-pluggable, kabel tembaga Small Form-Factor Pluggable(SFP+) standar industri, tersedia dalam ukuran 7m,10m, atau 15m. |
Definisi Pin
| Pin | Logika | Simbol | Nama/Deskripsi | Catatan |
| 1 | VeET | Tanah Pemancar | ||
| 2 | LV-TTL-O | TX_Fault | T/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Pemancar Nonaktifkan | 2 |
| 4 | LV-TTL-I/O | SDA | Data Serial Kawat Derek | |
| 5 | LV-TTL-I | SCL | Jam Serial Kawat Derek | |
| 6 | MOD_DEF0 | Modul hadir, sambungkan ke VeeT | ||
| 7 | LV-TTL-I | RS0 | T/A | 1 |
| 8 | LV-TTL-O | LOS | LOS Sinyal | 2 |
| 9 | LV-TTL-I | RS1 | T/A | 1 |
| 10 | Membelok | Tanah Penerima | ||
| 11 | Membelok | Tanah Penerima | ||
| 12 | CML-O | RD- | Data Penerima Terbalik | |
| 13 | CML-O | RD+ | Data Penerima Tidak Terbalik | |
| 14 | Membelok | Tanah Penerima | ||
| 15 | VccR | Pasokan Penerima 3.3V | ||
| 16 | VccT | Pasokan Pemancar 3.3V | ||
| 17 | VeET | Tanah Pemancar | ||
| 18 | CML-I | TD+ | Data Pemancar Tidak Terbalik | |
| 19 | CML_I | TD- | Data Pemancar Terbalik | |
| 20 | VeET | Tanah Pemancar | ||
|
Catatan: 1. Sinyal tidak didukung di SFP+ Tembaga ditarik ke VeeT dengan resistor 30K ohm 2. Rakitan kabel aktif tidak mendukung LOS dan TX_DIS |
||||
