Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SB1G53S40-CD

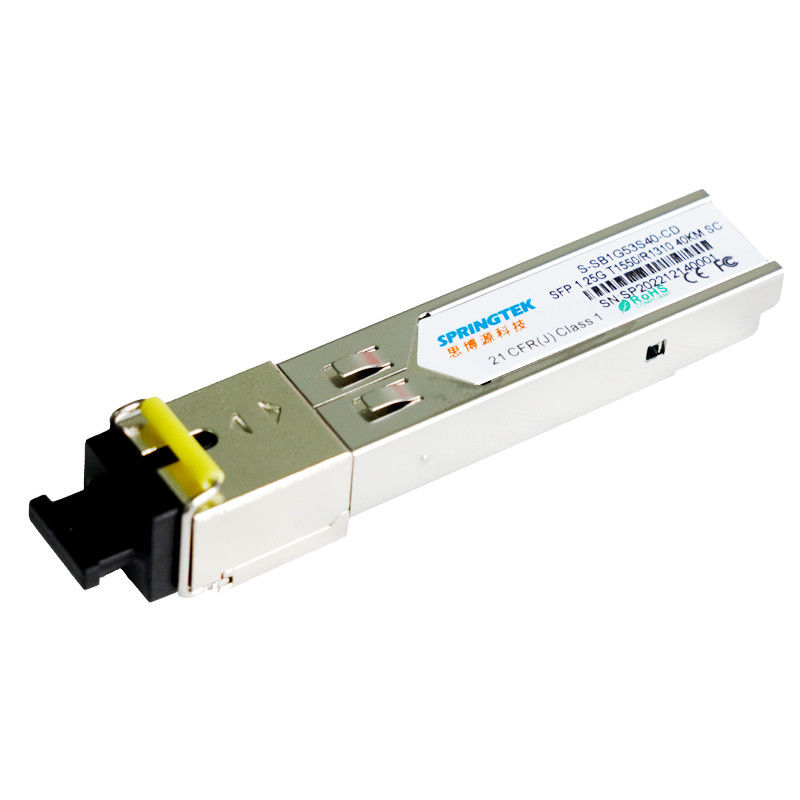

1.25GT1550/R1310nm40kmBIDISFP Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SB1G53S20-CD | BIDI SFP, 1,25Gbps, Tx1550/Rx1310nm,SC, SM, 40km, 0ºC~+70ºC, Dengan DDM |
| S-SB1G53S20-ID | BIDI SFP, 1,25Gbps, Tx1550/Rx1310nm, SC,SM, 40km, -40ºC~+85ºC, Dengan DDM |
Keterangan
Transceiver Springtek BIDI SFP adalah kinerja tinggi, modul hemat biaya yang mendukung jarak transmisi 1,25Gbps dan 40km dengan SMF (9/125μm).
Transceiver terdiri dari dua bagian: pemancar laser LD 1550nm, fotodioda PIN yang terintegrasi dengan penguat trans-impedansi (TIA).Transceiver Springtek BIDI SFP memenuhi persyaratan keselamatan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.Untuk informasi lebih lanjut, silakan lihat SFP MSA.
Fitur
1550nm LD dan PIN photodetector untuk transmisi 40km
Kompatibel dengan SONET OC-24
Suhu kasus operasi:
Komersial: 0 hingga +70°C
Industri: -40 hingga +85°C
Aplikasi
Beralih aplikasi backplane
Antarmuka Router/Server
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | VCC | -0,5 | - | 4 | V |
| kisaran suhu penyimpanan | TS | -40 | - | 85 | °C |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | - | 95 | % |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | - | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Kecepatan Data | BR | - | 1.25 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 400 | - | 2000 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V | |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V | |
| TKESALAHANLogika Tinggi | VTFH | 2.4 | - | VCC | V | |
| TKESALAHANLogika Rendah | VTFL | VEE | - | VEE+0,4 | V | |
| Karakteristik Listrik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Swing tegangan output diferensial | VKELUAR | 400 | - | 1000 | mV | |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |
| LOS Menegaskan Tegangan | VLOSA | 2.4 | - | VCC | V | |
| LOS De-tegaskan Tegangan | VLOSD | VEE | - | VEE+0,4 | V | |
Karakteristik Optik
| Karakteristik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Tipe Laser | LD | |||||
| Kecepatan Data | - | - | 1.25 | - | Gb/dtk | |
| Kisaran Panjang Gelombang Tengah | λ | 1500 | 1550 | 1580 | nm | |
| Lebar Spektral@-20dB | Δλ | - | - | 1 | nm | |
| Rata-rata Luncurkan kekuatan pemancar OFF | PMATI | - | - | -40 | dBm | |
| Luncurkan Daya Optik | Merengut | -5 | - | 0 | dBm | 1 |
| Rasio Kepunahan | ER | 9 | - | - | dB | |
| Diagram Mata | Sesuai dengan masker mata IEEE802.3z saat difilter | |||||
| Karakteristik Penerima | ||||||
| Jenis Penerima | PIN | |||||
| Kecepatan Data | - | - | 1.25 | - | Gb/dtk | |
| Mengoperasikan Panjang Gelombang Tengah | λ | 1260 | 1310 | 1360 | nm | |
| Sensitivitas Penerima | Sen | - | - | -25 | dBm | 2 |
| Kelebihan Penerima | PDUDUK | -3 | - | - | dBm | |
| Pernyataan LOS | LOSA | -40 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -25 | dBm | |
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |
| Catatan | ||||||
|
1. Angka daya rata-rata hanya bersifat informatif, per IEEE802.3z 2. Diukur dengan 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
