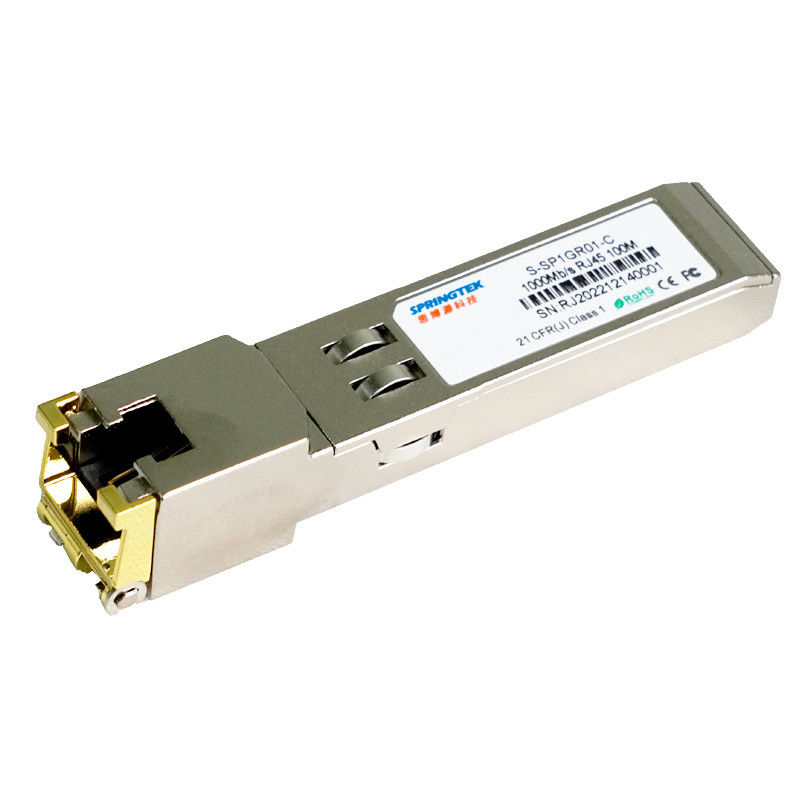

1Tembaga 000BASE-T100m SFP Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SP1GR01-C | SFP, 1000Mb/s,Tembaga, RJ45 100M,0ºC~+70ºC |
Keterangan
Springtek 1000BASE-T SFP Copper transceiver adalah kinerja tinggi, modul hemat biaya yang sesuai dengan standar Gigabit Ethernet dan 1000BASE-T sebagaimana ditentukan dalam IEEE 802.3-2002 dan IEEE 802.3ab, yang mendukung kecepatan data 1000Mbps hingga jangkauan 100 meter kabel twisted-pair unshielded-pair kategori 5 (BER <10-12).Modul ini mendukung tautan data dupleks penuh 1000 Mbps dengan sinyal Modulasi Amplitudo Pulsa (PAM) 5 tingkat.Modul ini menyediakan informasi ID serial standar yang sesuai dengan SFP MSA, yang dapat diakses dengan alamat A0h melalui protokol 2wire serial CMOS EEPROM.IC fisik juga dapat diakses melalui bus serial 2wire di alamat ACh.
Fitur
TX Disable dan fungsi RX Los/tanpa Los
Kandang sepenuhnya logam untuk EMI rendah
Catu daya tunggal +3,3V DC
Disipasi daya rendah (tipikal 1,05 W)
Akses ke IC lapisan fisik melalui bus serial 2-kawat
Operasi 1000 BASE-T dalam sistem host dengan antarmuka SERDES
Kisaran suhu casing pengoperasian 0°C hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Spesifikasi lingkungan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Suhu Operasional | Tc | 0 | +70 |
℃ |
|
| Suhu Penyimpanan | -40 | +85 | ℃ |
+3.3V Antarmuka Daya Listrik
| Parameter | simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Arus suplai | Adalah | 500 | 757 | mA | Daya maksimum 2,5W pada rentang vlitage dan suhu penuh. Lihat catatan peringatan | |
| Tegangan Masukan | Vcc | 3.13 | 3.3 | 3.47 | V | Direferensikan ke GND |
| Tegangan Maksimum | Vmaks | 3.6 | V |
Sinyal kecepatan rendah, karakteristik elektronik
| Parameter | Simbol | Min | Maks | Satuan | Catatan/Ketentuan |
| Keluaran SFP RENDAH | VOL | 0 | 0,5 | V | Pull-up 4,7k hingga 10k ke host_Vcc, diukur di sisi host konektor |
| Keluaran SFP TINGGI | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Pull-up 4,7k hingga 10k ke host_Vcc, diukur di sisi host konektor |
| Masukan SFP RENDAH | VIL | 0 | 0,8 | V | Pull-up 4,7k hingga 10k ke Vcc, diukur pada sisi konektor SFP |
| Masukan SFP TINGGI | VIH | 2 |
Vcc+ 0,3 |
V | Pull-up 4,7k hingga 10k ke Vcc, diukur pada sisi konektor SFP |
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Frekuensi Garis | FL | 125 | MHz | Pengodean 5 tingkat, per IEEE 802.3 | ||
| Impedansi Keluaran Tx | Zout, Tx | 100 | Ohm | Diferensial, untuk semua Frekuensi antara 1MHz dan 125MHz | ||
| Impedansi Rx Inout | Zin, Rx | 100 | Ohm | Diferensial, untuk semua Frekuensi antara 1MHz dan 125MHz |
Antarmuka listrik berkecepatan tinggi, host-SFP
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Ayunan input data ujung tunggal | Vinsing | 250 | 1200 | mA | Tunggal berakhir | |
| Ayunan keluaran data ujung tunggal | Voutsing | 350 | 800 | mA | Tunggal berakhir | |
| Waktu Naik/Turun | Zin, Rx | 175 | psec | 20%～80% | ||
| Impedansi Masukan Tx | Zin | 50 | Ohm | Tunggal berakhir | ||
| Impedansi Masukan Tx | Zout | 50 | Ohm | Tunggal berakhir |
Spesifikasi umum
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Kecepatan Data | BR | 10 | 1000 | Mb/dtk | kompatibel dengan IEEE802.3 | |
| Catatan | ||||||
| 1. Toleransi jam adalah +/- 50 ppm. | ||||||
