Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SP1MR01-C

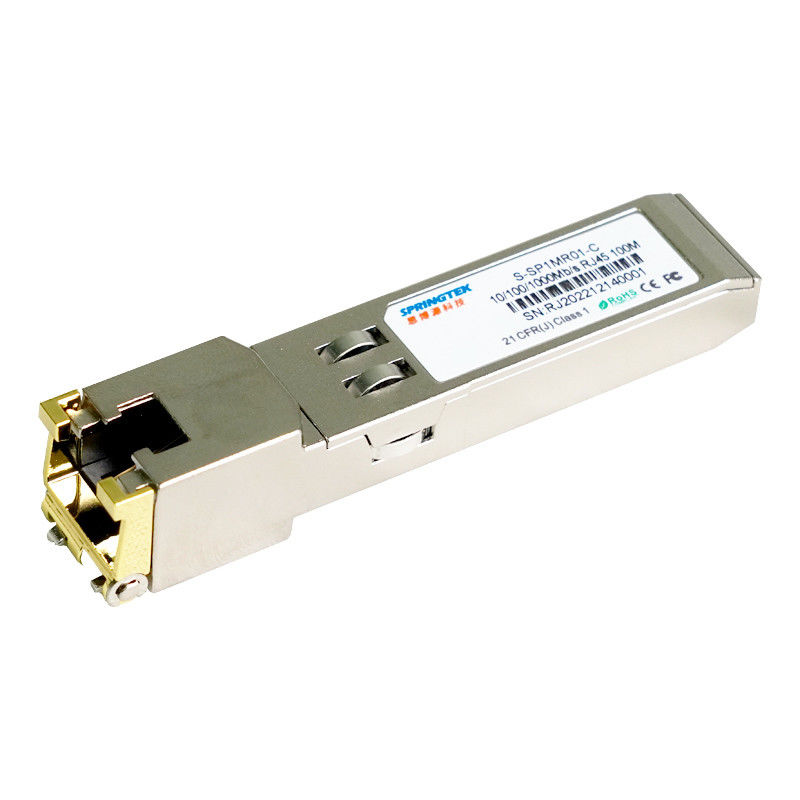

10/100/1000BASE-T Tembaga100m SFP Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s,Tembaga, RJ45 100M,0ºC~+70ºC |
Keterangan
Springtek GLC-T 10/100/1000BASE-T Copper SFP transceiver adalah kinerja tinggi, modul hemat biaya sesuai dengan standar Gigabit Ethernet dan 10/100/1000BASE-T sebagaimana ditentukan dalam IEEE 802.3-2002 dan IEEE 802.3ab, yang mendukung jangkauan 100 meter melalui kabel kategori 5 pasangan berpilin tanpa pelindung.
GLC-T10/100/1000 mendukung tautan data dupleks penuh dengan sinyal Modulasi Amplitudo Pulsa (PAM) 5 tingkat.Keempat pasang kabel digunakan dengan kecepatan simbol pada 250Mbps pada setiap pasangan.
GLC-T10/100/1000 menyediakan informasi ID serial standar yang sesuai dengan SFP MSA, yang dapat diakses dengan alamat A0h melalui protokol EEPROM CMOS serial 2 kabel.IC fisik juga dapat diakses melalui bus serial 2-kawat di alamat ACh.
Fitur
Kandang sepenuhnya logam untuk EMI rendah
Disipasi daya rendah
Informasi produk terperinci di EEPROM
+3.3V catu daya tunggal
Akses ke IC lapisan fisik melalui bus serial 2-kawat
Operasi 10/100/1000 BASE-T dalam sistem host dengan antarmuka SGMII
Sesuai dengan SFP MSA
Sesuai dengan IEEE Std 802.3TM-2002
Sesuai dengan FCC 47 CFR Bagian 15, Kelas B
Kisaran suhu casing pengoperasian 0°C hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Switch/Router ke Switch/Router Link
I/O kecepatan tinggi untuk server file
Spesifikasi lingkungan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Suhu Operasional | Atas | -0 | 85 | °C | |
| Suhu Penyimpanan | Tsto | -40 | 100 | °C |
Antarmuka Daya Listrik
| Parameter | simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Arus suplai | Adalah | 320 | 375 | mA | Daya maksimum 1,2W pada rentang voltase dan suhu penuh.Lihat catatan peringatan di bawah ini | |
| Tegangan Masukan | Vcc | 3.13 | 3.3 | 3.47 | V | Direferensikan ke GND |
| Arus Lonjakan | Bangkit | 30 | mA | Steker panas di atas arus kondisi stabil.Lihat catatan hati-hati | ||
| Perhatian: Konsumsi daya dan lonjakan arus lebih tinggi dari nilai yang ditentukan dalam SFP MSA | ||||||
Sinyal kecepatan rendah
| Parameter | Simbol | Min | Maks | Satuan | Catatan/Ketentuan |
| Keluaran SFP RENDAH | VOL | 0 | 0,5 | V | Tarik 4,7k hingga 10k ke host_Vcc. |
| Keluaran SFP TINGGI | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | Tarik 4,7k hingga 10k ke host_Vcc. |
| Masukan SFP RENDAH | VIL | 0 | 0,8 | V | Tarik 4,7k hingga 10k ke Vcc. |
| Masukan SFP TINGGI | 2 | Vcc + 0,3 V | V | Tarik 4,7k hingga 10k ke Vcc. |
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Frekuensi Garis | fL | 125 | MHz | Pengodean 5 tingkat, per IEEE 802.3 | ||
| Impedansi Keluaran Tx | Zout, TX | 100 | Ohm | Diferensial | ||
| Impedansi Masukan Rx | Zin, RX | 100 | Ohm | Diferensial |
Antarmuka listrik berkecepatan tinggi, host-SFP
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Ayunan input data ujung tunggal | Vinsing | 250 | 1200 | mA | Tunggal berakhir | |
| Ayunan keluaran data ujung tunggal | Voutsing | 350 | 100 | 800 | mA | Tunggal berakhir |
| Waktu Naik/Turun | Zin, Rx | 175 | psec | 20%～80% | ||
| Impedansi Masukan Tx | Zin | 50 | Ohm | Tunggal berakhir | ||
| Impedansi Masukan Tx | Zout | 50 | Ohm | Ujung tunggaled |
Spesifikasi umum
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan/Ketentuan |
| Kecepatan Data | BR | 10 | 1.000 | Mb/dtk | Kompatibel dengan IEEE 802.3. | |
| Panjang kabel | L | 100 | M | Kategori 5 UTP.BER <10-12 | ||
| Catatan: | ||||||
|
1. Toleransi jam adalah +/- 50 ppm 2. Secara default, GLC-T10/100/1000 adalah perangkat dupleks penuh dalam mode master pilihan 3. Deteksi silang otomatis diaktifkan.Kabel crossover eksternal tidak diperlukan 4. Operasi 10/100/1000 BASE-T membutuhkan sistem host untuk memiliki antarmuka SGMII 5. tanpa jam, Dengan SERDES yang tidak mendukung SGMII, modul hanya akan beroperasi pada 1000BASE-T. |
||||||
