Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SD1GDWLA2-CD

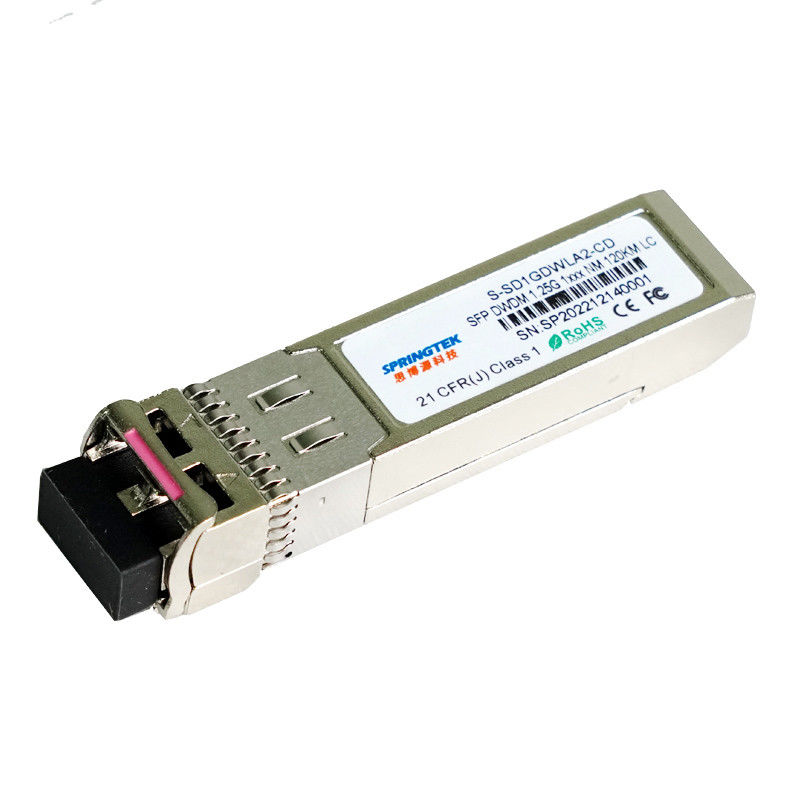

1,25GbpsDWDMC17~C61120km SFP Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SD1GDWLA2-CD-xx | SFP,DWDM 1.25Gbps,1510nm~1610nm, SM, LC,120km, 0ºC~+70ºC, Dengan DDM |
| XX=17~61 (C-band Saluran ITU) 62~16(L-band Saluran ITU) | |
Keterangan
Springtek DWDM SFP Transceiver menunjukkan stabilitas panjang gelombang yang sangat baik, mendukung operasi pada saluran 100 GHz, modul hemat biaya.Ini dirancang untuk aplikasi DWDM SONET/ SDH, Gigabit Ethernet dan Fibre-Channel.
Transceiver terdiri dari dua bagian: Bagian pemancar menggabungkan laser DFB yang didinginkan.Dan bagian penerima terdiri dari fotodioda APD yang terintegrasi dengan modul SFP TIA.Springtek DWDM memenuhi persyaratan keselamatan laser kelas I.
Transceiver DWDM SFP menyediakan antarmuka pemantauan yang ditingkatkan, yang memungkinkan akses waktu nyata ke parameter operasi perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan suplai transceiver, suhu laser, dan arus TEC.
Fitur
Operasi 1,25Gbps
Cocok untuk digunakan dalam sistem DWDM jarak saluran 100GHz
DWDM DFB dan photodetector APD untuk transmisi 120km
Sesuai dengan DWDM SFP MSA dengan wadah LC dupleks
Pemantauan Diagnostik Digital
Mulai Dingin hingga Kepatuhan Panjang Gelombang
Suhu casing pengoperasian: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
Ethernet IEEE 802.3ae
Saluran Serat
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,3 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | -5 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 380 | mA |
Spesifikasi Pemancar – Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Data Rate Multirate | Pak | 155 | 1250 | 2667 | Mbps |
| Panjang Gelombang Tengah (SOL)△ | lc | lc -25 | lc | lc +25 | pm |
| Panjang Gelombang Tengah (EOL)▲ | lc | lc -100 | lc | lc+100 | pm |
| Daya Transmisi Optik | Po | 0 | - | 5 | dBm |
| Rasio Penekanan Mode Samping | SMSR | 30 | - | - | dB |
| Daya Transmisi Optik (dinonaktifkan) | PTX_DISABLE | - | - | -40 | dBm |
| Rasio Kepunahan | ER | 8.2 | - | dB | |
| Spasi Saluran | ∆f | - | 100 | - | GHz |
| Generasi Jitter | TJP-P | - | - | 70 | MUI |
| Lebar Spektral (-20dB) | Dl20 | - | 0,1 | 0,3 | nm |
| Masker mata | Sesuai dengan Bell core GR-253-CORE & ITU G.957 untuk SONET/SDH dan dengan IEEE 802.3ae untuk Ethernet dan Fibre Channel | ||||
Spesifikasi Pemancar – Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tegangan Pasokan | VccTX | 3.13 | 3.3 | 3.47 | V |
| Masukan PECL/CML | VtxDIFF | 500 | - | 1600 | mV |
| Masukan Naik/Turun | TR/TF | - | - | 160 | ps |
| Kesalahan TX-Kesalahan | Vf | 2 | - | Vcc | V |
| TX-Kesalahan Normal | Vn | Vee | - | Vee+0,5 | V |
| TX_DISABLE(tegas) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (ditiadakan) | VDL | Vee | - | Vee+0.8 | V |
Spesifikasi Penerima APD – Optik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Sensitivitas Penerima (OC24) | Rsens-1 | - | -32 | -28 | dBm |
| Sensitivitas Penerima (OSNR = 20dB) | Rsens-2 | - | - | -32 | dBm |
| Daya Masukan Maksimum | RX-kelebihan | - | - | -7 | dBm |
| Panjang Gelombang Operasi Input | λ | 1528 | - | 1564 | nm |
| Refleksi | Rrx | - | - | -27 | dB |
| Kehilangan Sinyal Ditegaskan | -40 | - | - | dBm | |
| LOS Ditegaskan | - | - | -33 | dBm | |
| Histeresis LOS | 0,5 | - | - | dB |
Spesifikasi Penerima APD – Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tegangan Pasokan | VccRX | 3.13 | 3.3 | 3.47 | V |
| Ayunan Keluaran Diferensial | Vout PP | 370 | - | 2000 | mV |
| Waktu Naik/Turun | Tr / Tf | - | - | 175 | ps |
| Kehilangan Sinyal – Ditegaskan | VOH | 2 | - | Vcc | V |
| Kehilangan Sinyal – Dinegasikan | VOL | Vee | - | Vee+0,5 | V |
Pengaturan Waktu Sinyal Listrik Kecepatan Rendah
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| TX Nonaktifkan Meniadakan Waktu | ton | - | - | 20 | MS |
| TX Nonaktifkan Waktu Penegasan | pesolek | - | - | 20 | MS |
| Waktu untuk menginisialisasi, termasuk reset TX_FAULT | t_init | - | - | 300 | MS |
| Waktu Mulai | t_startup | - | - | 90 | S |
| Waktu Penegasan TX_FAULT/INT | t_fault | - | - | 50 | MS |
| TX_DISABLE untuk Menyetel Ulang | t_reset | 10 | - | - | MS |
| LOS Menegaskan Waktu | t_los_on | - | - | 100 | kita |
| LOS Meniadakan Waktu | t_los_off | - | - | 100 | kita |
| Kecepatan Jam ID Seri | f_serial_clock | - | - | 100 | kHz |
