Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-SB5M35L80-CD

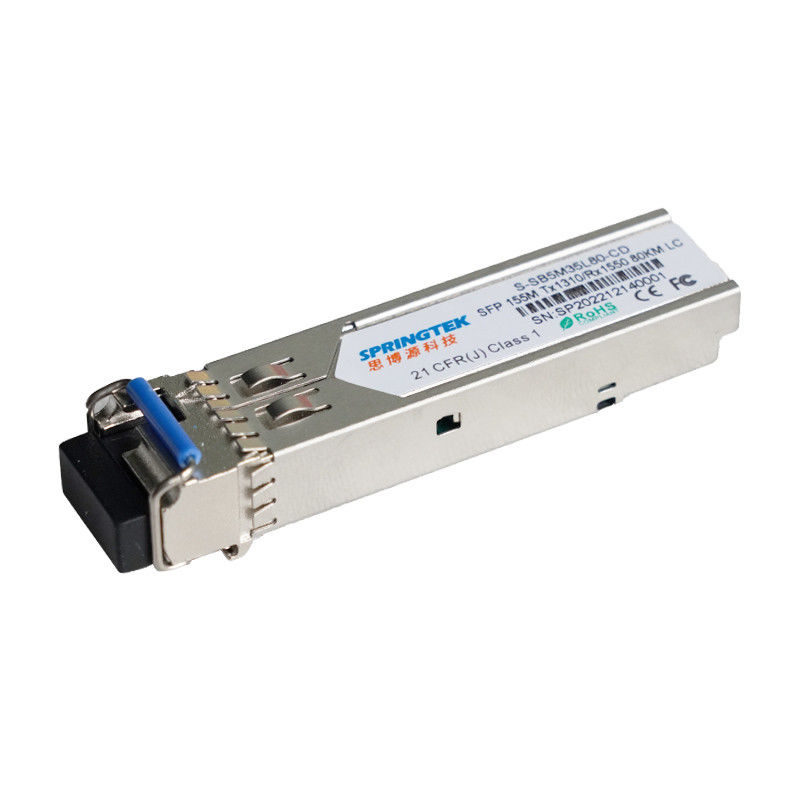

155M BIDI 80km 1310nm/1550nmn Konektor LC DDM WDM Modul Optik Simplex Modul Transceiver SFP
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-SB5M35L80-CD | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, SM,LC, 80km, 0ºC~+70ºC, Dengan DDM |
| S-SB5M35L80-ID | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, SM,LC, 80km, -40ºC~+85ºC, Dengan DDM |
Keterangan
Transceiver Springtek BIDI SFP adalah kinerja tinggi, modul hemat biaya yang mendukung 155Mbps dan jarak transmisi 80km dengan SMF (9/125μm).
Transceiver terdiri dari dua bagian: pemancar laser LD 1310nm, fotodioda PIN yang terintegrasi dengan penguat trans-impedansi (TIA).Transceiver Springtek BIDI SFP memenuhi persyaratan keselamatan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.Untuk informasi lebih lanjut, silakan lihat SFP MSA.
Fitur
Suhu kasus operasi:
Komersial: 0 hingga +70°C
Industri: -40 hingga +85°C
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | VCC | -0,5 | - | 4 | V |
| kisaran suhu penyimpanan | TS | -40 | - | 85 | °C |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | - | 95 | % |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | - | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Tarif Data | BR | - | 155 | - | Mbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 400 | - | 2000 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V | |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V | |
| TKESALAHANLogika Tinggi | VTFH | 2.4 | - | VCC | V | |
| TKESALAHANLogika Rendah | VTFL | VEE | - | VEE+0,4 | V | |
| Karakteristik Listrik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Swing tegangan output diferensial | VKELUAR | 400 | - | 1000 | mV | |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |
| LOS Menegaskan Tegangan | VLOSA | 2.4 | - | VCC | V | |
| LOS De-tegaskan Tegangan | VLOSD | VEE | - | VEE+0,4 | V | |
Karakteristik Optik
| Karakteristik Pemancar | ||||||||
|
Parameter |
Simbol | Min |
Ketik |
Maks | Satuan | Catatan | ||
| Tipe Laser |
LD |
|||||||
| Tarif Data | - | - | 155 | - | Mb/dtk | |||
| Kisaran Panjang Gelombang Tengah | λ | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral RMS@-20dB | Δλ | - |
- |
1 | nm | |||
| Rata-rata Luncurkan kekuatan pemancar OFF | PMATI | - | - | -40 | dBm | |||
| Luncurkan Daya Optik | Merengut | -5 | - | 0 | dBm | 1 | ||
| Rasio Kepunahan | ER |
8.2 |
- | - | dB | |||
| Karakteristik Penerima | ||||||||
| Tipe Penerima | PIN | |||||||
| Tarif Data | - | - | 155 | - | Mb/dtk | |||
| Mengoperasikan Panjang Gelombang Tengah | λ | 1480 | 1550 | 1580 | nm | |||
| Sensitivitas Penerima | Sen | - | - | -36 | dBm | 2 | ||
| Kelebihan Penerima | PDUDUK | -8 | - | - | dBm | |||
| Pernyataan LOS | LOSA | -45 | - | - | dBm | |||
| LOS De-Tegaskan | LOSD | - | - | -36 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |||
| Catatan | ||||||||
|
1. Angka kekuatan rata-rata hanya bersifat informatif 2. Diukur dengan 223-1 PRBS@155Mbps,BER<10-10 |
||||||||
spesifikasi umum
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Kecepatan Bit | BR | - | 155 | - | Mb/dtk | |
| Rasio Kesalahan Bit | BER | - | - | 10-10 |
