Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-XB1032L60-CD

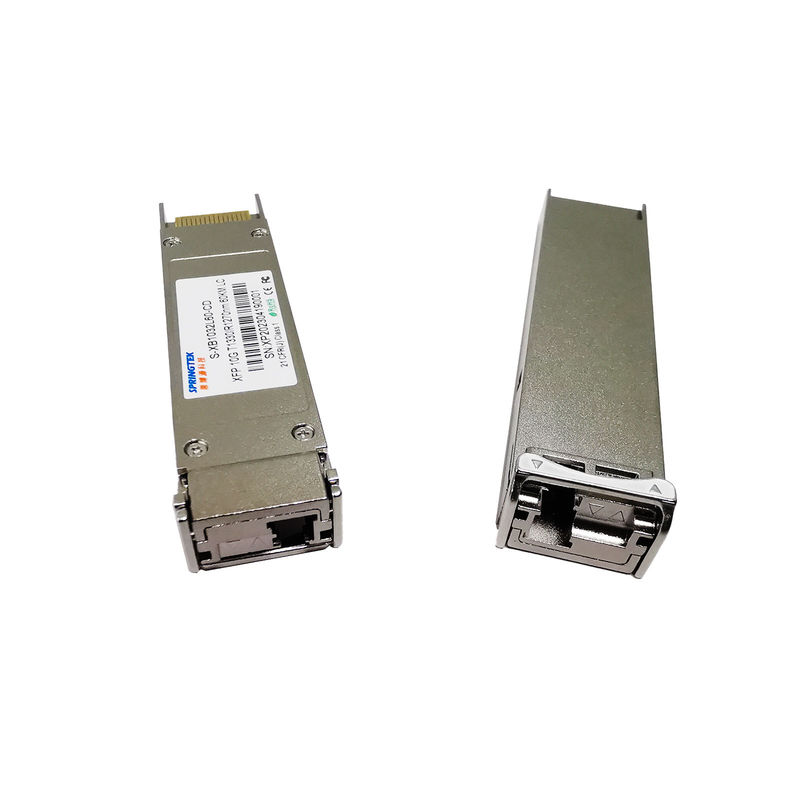

BIDI 60km Tx1330nm/Rx1270nm Single Fiber 10G XFP Transceiver SM LC DDM
Informasi pemesanan
| Nomor Bagian | Deskripsi Produk |
|
S-XB1032L60-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 60km, LC 0oC~+70oC, Dengan DDM |
Deskripsi
Springtek XFP+ BIDI modul sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung data-rate dari 9.953 ~ 11.1Gbps,dan jarak transmisi hingga 60km di SMF.
Modul transceiver terdiri dari pemancar dengan laser DFB 1330nm dan penerima dengan fotodioda APD.Pemancar dan penerima terpisah dalam kisaran suhu yang luas dan menawarkan disipasi panas yang optimal dan perisai elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10GbE.
Fitur
Aplikasi
Rating Maksimal mutlak
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Daya | Vcc | - 0.5 | 4.5 | V | |
| Rentang suhu penyimpanan | T | - 40 | +85 | °C | |
| Kelembaban Relatif - Operasi | RHO | 5 | 85 | % |
Kondisi operasi yang direkomendasikan
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Kisaran suhu operasi kasus | Tc | 0 | +70 | °C | |
| Tegangan Pasokan Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Pasokan arus | Akucc | 500 | mA | ||
| Tingkat Data | BR | 9.953 | 11.1 | Gbit/s |
Karakteristik optik dan listrik
| Karakteristik listrik pemancar | |||||||
| Parameter | Simbol | Min | Tipikal | Maksimal | Satuan | Catatan | |
| Panjang Gelombang Pusat | λc | 1320 | 1330 | 1340 | nm | ||
| Lebar Spektral ((-20dB) | Δλ | 1 | nm | ||||
| Rasio penekanan mode samping | SMSR | 30 | dB | ||||
| Daya output rata-rata | Pkeluar | + 1 | +6 | dBm | 1 | ||
| Rasio Kepunahan | Urgensi | 3.5 | dB | ||||
| Data Input Swing Differential | VIN | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masuk | ZIN | 90 | 100 | 110 | Oh | ||
| TX Matikan | Menonaktifkan | 2.0 | Vcc | V | |||
| Aktifkan | 0 | 0.8 | V | ||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Catatan | |
| Panjang Gelombang Pusat | λc | 1260 | 1270 | 1280 | nm | ||
| Sensitivitas penerima | - 20 | dBm | 3 | ||||
| Pengirim Terlalu Terisi | - Delapan.0 | dBm | 3 | ||||
| Keterlambatan Pendaftaran | LosD | -21 tahun. | dBm | ||||
| Pernyataan LOS | LosA | - 35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Data Output Swing Differential | Vkeluar | 400 | 600 | 800 | mV | 2 | |
| Los | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
| Catatan | |||||||
|
1. Daya optik diluncurkan ke SMF. 2. internal AC-dipasangkan. 3. Diukur dengan PRBS 231-1 pola uji @9953Mbps, BER ≤1×10- 12. |
|||||||
