Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-XB1032L40-CD

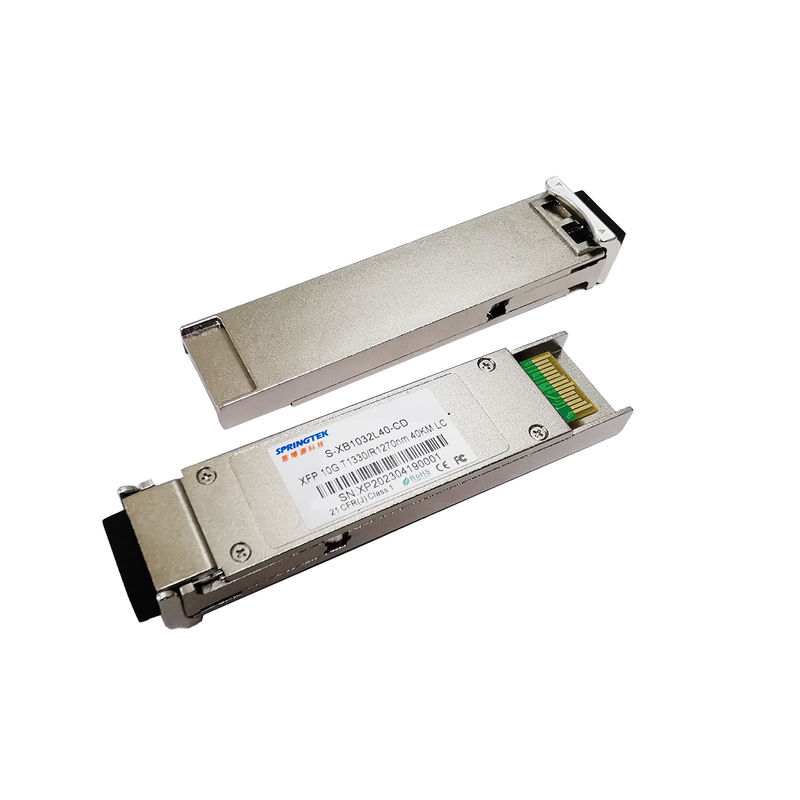

XFP 10G BIDI 40KM 1330nm 1270nm Transceiver serat tunggal 10Gbase BX XFP LC modul optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-XB1032L40-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 40km, LC 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul Springtek XFP+ BIDI sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung laju data 9,953~11,1Gbps, dan jarak transmisi hingga 40 km pada SMF.
Modul transceiver terdiri dari pemancar dengan laser DFB 1330nm dan penerima dengan fotodioda PIN.Pemancar dan penerima terpisah dalam rentang suhu yang luas dan menawarkan pembuangan panas yang optimal dan pelindung elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10GbE.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4.5 | V | |
| kisaran suhu penyimpanan | Ts | -40 | +85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Arus suplai | SAYAcc | 500 | mA | ||
| Tarif Data | BR | 9.953 | 11.1 | Gbps |
Karakteristik Optik dan Listrik
| Karakteristik Listrik Pemancar | |||||||
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 1320 | 1330 | 1340 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Daya Keluaran Rata-Rata | Pkeluar | -1 | +5 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 1260 | 1270 | 1280 | nm | ||
| Sensitivitas Penerima | -15 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -16 | dBm | ||||
| Pernyataan LOS | LOSA | -26 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 400 | 600 | 800 | mV | 2 | |
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
| Catatan | |||||||
|
1. Daya optik diluncurkan ke SMF. 2. AC-coupling internal. 3. Diukur dengan PRBS 231-1 pola uji @9953Mbps, BER ≤1×10-12. |
|||||||
