Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-XP1055L80-CD

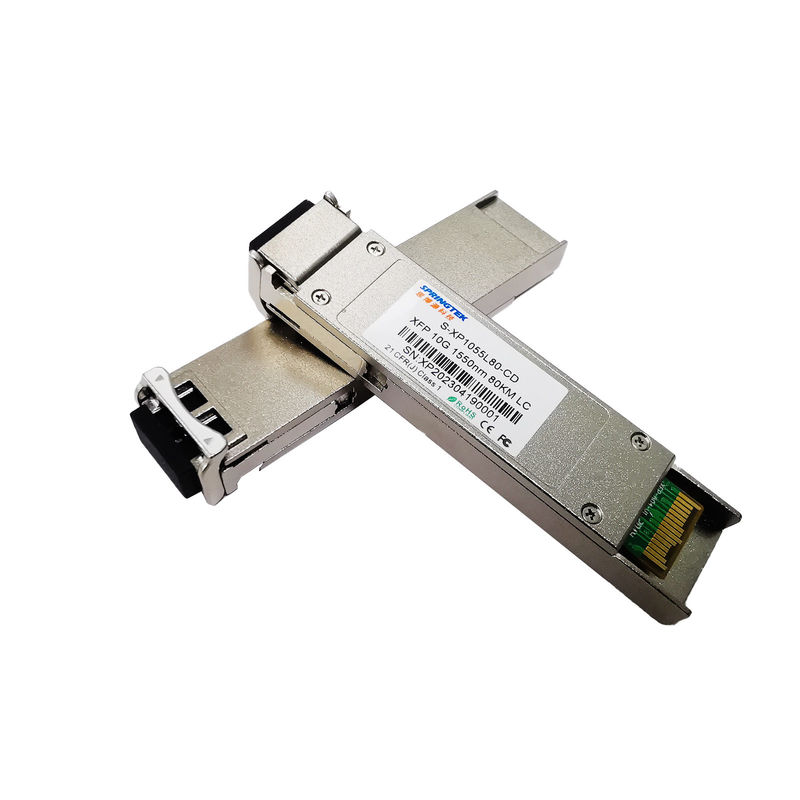

XFP 10G fiber transceiver 80km 1550nm Kompatibel FTTH 10G SFP + Optical Transceiver SFP Single Mode
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-XP1055L80-CD | XFP, 10Gbps, 1550nm, SMF, 80km , LC, 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul Springtek XFP sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung laju data 9,953~11,1Gbps, dan jarak transmisi hingga 80 km pada SMF.
Modul transceiver terdiri dari pemancar dengan laser Cooled EML 1550nm dan penerima dengan fotodioda APD.Pemancar dan penerima terpisah dalam rentang suhu yang luas dan menawarkan pembuangan panas yang optimal dan pelindung elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10 GbE.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4.5 | V | |
| kisaran suhu penyimpanan | Ts | -40 | +85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Stres apa pun di luar peringkat maksimum dapat mengakibatkan kerusakan permanen.Spesifikasi perangkat dijamin hanya di bawah kondisi pengoperasian yang disarankan.
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Arus suplai | SAYAcc | 1000 | mA | ||
| Tarif Data | BR | 9.953 | 11.1 | Gbps |
Karakteristik Optik dan Listrik
| Karakteristik Listrik Pemancar | |||||||
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 1530 | 1550 | 1565 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Daya Keluaran Rata-Rata | Pkeluar | -1 | +2 | dBm | 1 | ||
| Rasio Kepunahan | ER | 8.2 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 1260 | 1600 | nm | |||
| Sensitivitas Penerima | -16 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -17 | dBm | ||||
| Pernyataan LOS | LOSA | -26 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 400 | 600 | 800 | mV | 2 | |
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
| Catatan | |||||||
|
1. Daya optik diluncurkan ke SMF. 2. AC-coupling internal. 3. Diukur dengan PRBS 231-1 pola uji @9953Mbps, BER ≤1×10-12. |
|||||||
