Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-XP1031L2K-CD

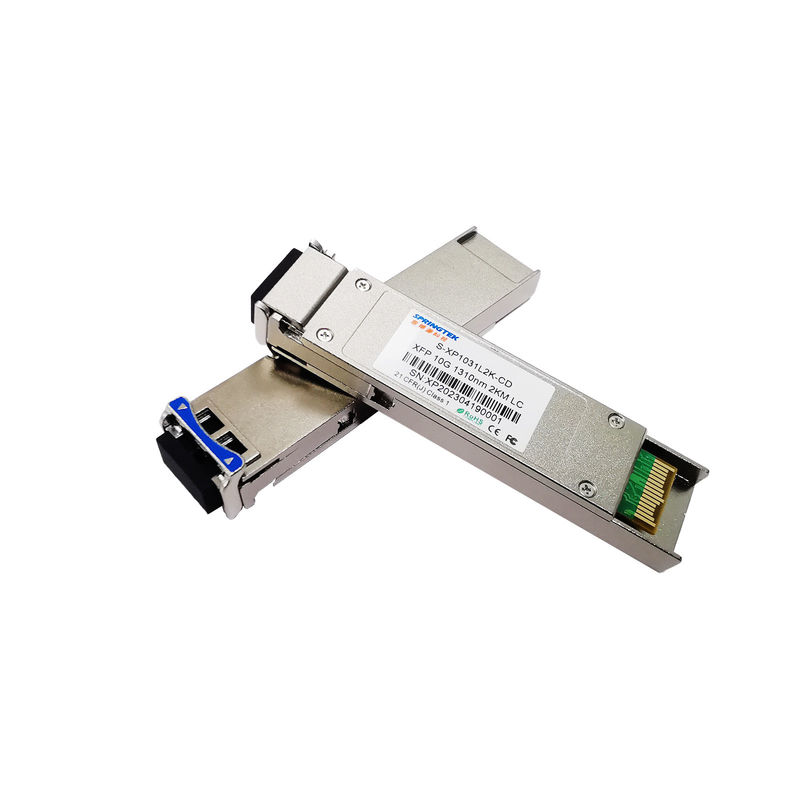

LC 10G XFP 1310nm 2km Dengan DDM Neuter / Kompatibel SMF Optical Transceiver Module
Informasi pemesanan
| Nomor Bagian | Deskripsi Produk |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, Dengan DDM |
Deskripsi
Modul Springtek XFP sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung tingkat data 9,953 ~ 11,1Gbps, dan jarak transmisi hingga 2km di SMF.
Modul transceiver terdiri dari pemancar dengan laser FP 1310nm dan penerima dengan fotodioda PIN.Pemancar dan penerima terpisah dalam kisaran suhu yang luas dan menawarkan disipasi panas yang optimal dan perisai elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10 GbE.
Fitur
Aplikasi
Rating Maksimal mutlak
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Daya | Vcc | - 0.5 | 4.5 | V | |
| Rentang suhu penyimpanan | T | - 40 | +85 | °C | |
| Kelembaban Relatif - Operasi | RHO | 5 | 85 | % |
Setiap tegangan yang melebihi nilai maksimum dapat menyebabkan kerusakan permanen. Spesifikasi perangkat hanya dijamin dalam kondisi operasi yang direkomendasikan.
Kondisi operasi yang direkomendasikan
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Kisaran suhu operasi kasus | Tc | 0 | +70 | °C | |
| Tegangan Pasokan Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Pasokan arus | Akucc | 500 | mA | ||
| Tingkat Data | BR | 9.953 | 11.1 | Gbit/s |
Karakteristik optik dan listrik
| Karakteristik listrik pemancar | |||||||
| Parameter | Simbol | Min | Tipikal | Maksimal | Satuan | Catatan | |
| Panjang Gelombang Pusat | λc | 1270 | 1310 | 1350 | nm | ||
| Lebar Spektral ((-20dB) | Δλ | 3 | nm | ||||
| Rasio penekanan mode samping | SMSR | 30 | dB | ||||
| Daya output rata-rata | Pkeluar | - Enam.5 | +0.5 | dBm | 1 | ||
| Rasio Kepunahan | Urgensi | 3.5 | dB | ||||
| Data Input Swing Differential | VIN | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masuk | ZIN | 90 | 100 | 110 | Oh | ||
| TX Matikan | Menonaktifkan | 2.0 | Vcc | V | |||
| Aktifkan | 0 | 0.8 | V | ||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Catatan | |
| Panjang Gelombang Pusat | λc | 1260 | 1600 | nm | |||
| Sensitivitas penerima | - 14.5 | dBm | 3 | ||||
| Pengirim Terlalu Terisi | 0.5 | dBm | 3 | ||||
| Keterlambatan Pendaftaran | LosD | - 15.5 | dBm | ||||
| Pernyataan LOS | LosA | - 26 tahun. | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Data Output Swing Differential | Vkeluar | 400 | 600 | 800 | mV | 2 | |
| Los | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
| Catatan | |||||||
|
1. Daya optik diluncurkan ke SMF. 2. internal AC-dipasangkan. 3. Diukur dengan PRBS 231-1 pola uji @9953Mbps, BER ≤1×10- 12. |
|||||||
