Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-XP1085L03-CD

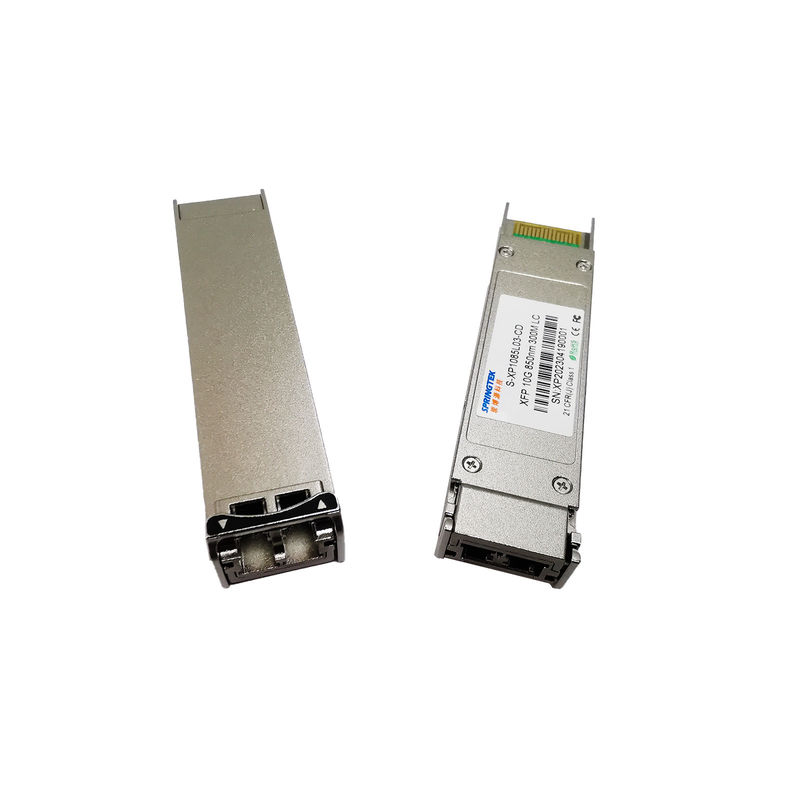

10G SR XFP Enterasys LC SR Transceiver Optik Modul 10G XFP 850nm
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-XP1085L03-CD | XFP, 10Gbps, 850nm, MM,300m, 0ºC~+70ºC, Dengan DDM |
Keterangan
Modul Springtek XFP sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung laju data 9,953~11,1Gbps, dan jarak transmisi hingga 300m dengan OM3 MMF.
Modul transceiver terdiri dari pemancar dengan laser VCSEL 850nm dan penerima dengan fotodioda PIN.Pemancar dan penerima terpisah dalam rentang suhu yang luas dan menawarkan pembuangan panas yang optimal dan pelindung elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10 GbE.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4.5 | V | |
| kisaran suhu penyimpanan | Ts | -40 | +85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Stres apa pun di luar peringkat maksimum dapat mengakibatkan kerusakan permanen.Spesifikasi perangkat dijamin hanya di bawah kondisi pengoperasian yang disarankan.
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.30 | 3.465 | V |
| Arus suplai | SAYAcc | 500 | mA | ||
| Kecepatan Data | BR | 9.953 | 11.1 | Gbps |
Karakteristik Optik dan Listrik
| Karakteristik Listrik Pemancar | |||||||
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 840 | 850 | 860 | nm | ||
| Lebar Spektral (RMS) | Δλ | 0,45 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | - | - | - | dB | ||
| Daya Keluaran Rata-Rata | Pkeluar | -6.5 | -0,5 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.0 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Karakteristik Listrik Penerima | |||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Panjang Gelombang Tengah | c | 840 | 860 | nm | |||
| Sensitivitas Penerima | -10.5 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -12 | dBm | ||||
| Pernyataan LOS | LOSA | -26 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 400 | 600 | 800 | mV | 2 | |
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
| Catatan | |||||||
|
1. Daya optik diluncurkan ke MMF. 2. AC-coupling internal. 3. Diukur dengan PRBS 231-1 pola uji @9953Mbps, BER ≤1×10-12. |
|||||||
