Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QS4085M03-CD

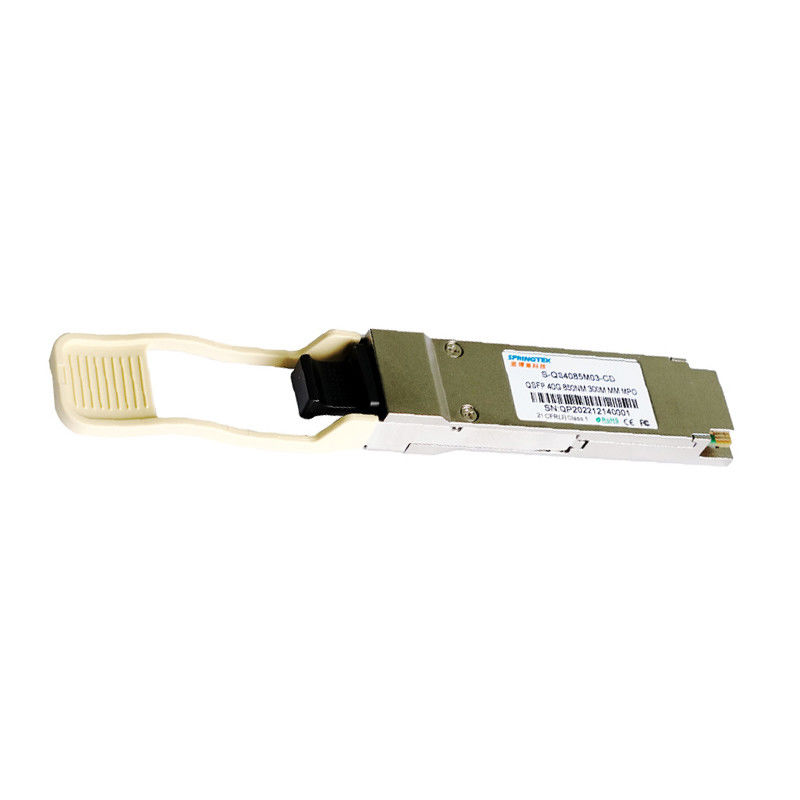

QSFP-40G-CSR4 300M Kompatibel Nokia QSFP + Optical Transceiver Dengan 40G 850nm MMF
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QS4085M03-CD | QSFP+, 40Gbps, 850nm, MM, MPO,300m, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek 40G-eSR4 QSFP+ dirancang untuk memenuhi persyaratan ethernet 40G termasuk memutus tautan 10G SR melalui OM3 MMF hingga 300m.Sesuai dengan QSFP+ MSA, IEEE 802.3ba.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Catu daya tunggal +3.3V
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
Breakout ke 4 x 10GBASE-SR
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.46 | V |
| Konsumsi Daya Total | P | - | - | 1.5 | W |
| Kecepatan Data | BR | - | 10.3125 | - | Gbps |
Karakteristik listrik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | ||
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 1200 | mV | |||
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |||
| Kerugian pengembalian input diferensial | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz hingga 11,1GHz | |||||
| Diferensial ke kerugian pengembalian input mode umum | 10 | - | - | dB | 10MHz hingga 11,1GHz | |||
| Toleransi Jitter J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 | ||
| Toleransi Jitter J9 | J9T | 0,29 | - | - | UI | |||
| Karakteristik Listrik Penerima | ||||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |||
| Swing tegangan output diferensial | VKELUAR | 300 | - | 900 | mV | |||
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |||
| Kerugian pengembalian keluaran diferensial | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz hingga 11,1GHz | |||||
| Kerugian pengembalian keluaran mode umum | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz hingga 11,1GHz | |||||
| Waktu transisi keluaran, 20% hingga 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |||
| Keluaran Jitter J2 | J2O | - | - | 0,42 | UI | |||
| Keluaran Jitter J9 | J9O | - | - | 0,65 | UI | |||
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Karakteristik Pemancar | ||||||
| Tipe Laser | VCSEL | |||||
| Tarif Data per lajur | - | - | 10.3125 | - | Gb/dtk | |
| Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |
| Lebar Spektral RMS | ∆λ | - | - | 0,45 | nm | |
| Daya Luncur Rata-Rata, setiap jalur | PKELUAR | -7.5 | - | 0,5 | dBm | |
| Amplitudo Modulasi Optik, setiap jalur | OM | -5.6 | - | 3 | dBm | |
| Perbedaan kekuatan peluncuran antara dua jalur (OMA) | - | - | 4 | dB | ||
| Kekuatan puncak, setiap jalur | - | - | 4 | dBm | ||
| Rasio Kepunahan | ER | 3 | - | - | dB | |
| Denda dispersi pemancar | TDP | - | - | 3.5 | dB | 1 |
| - | - | 3.9 | dB | 2 | ||
| Rata-rata Launch Power of OFF pemancar, setiap jalur | PMATI | - | - | -30 | dBm | |
| Toleransi kehilangan pengembalian optik | - | - | 12 | dB | ||
| Margin penutup mata pemancar (Rasio klik=5E-5 klik/sampel) | 5 | - | - | % | ||
| Karakteristik Penerima | ||||||
| Jenis Penerima per lajur | PIN | |||||
| Kecepatan Data | - | 10.3125 | - | Gb/dtk | ||
| Daya rata-rata saat menerima input, setiap jalur | PIN1 | - | -9.9 | 2.4 | dBm | |
| Ambang Kerusakan | DT | 3.4 | - | - | dBm | |
| Receiver Power (OMA), setiap jalur (maks) | - | - | 3 | dBm | ||
| Stressed Receiver Sensitivity (OMA), setiap lajur (maks) | Sen1 | - | - | -7.5 | dBm | 3 |
| Sensitivitas Penerima Tanpa Tekanan (OMA), setiap jalur (maks) | Sen2 | - | - | -11.1 | dBm | 4 |
| Daya puncak, setiap jalur (maks) | - | - | 4 | dBm | ||
| Reflektansi Penerima | RFL | - | - | -12 | dB | |
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -12 | dBm | |
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |
| Catatan | ||||||
|
1. TDP hingga 100m OM3; 2. TDP hingga 300m OM4; 3. BER=1E-12, per IEEE802.3ae; 4. BER=1E-12, per IEEE802.3ae; |
||||||
