Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QS40C4L10-CD

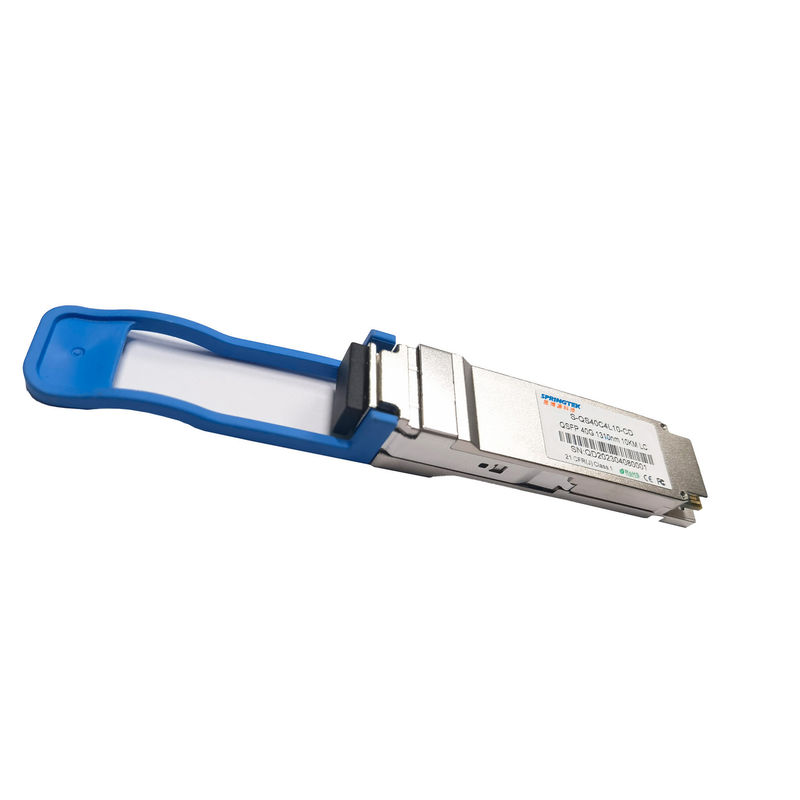

Untuk Pusat Data 40G-LR4 SMF Kompatibel Juniper QSFP + Transceiver Optik 1310nm 10km
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QS40C4L10-CD | QSFP+, 40Gbps,1271~1331nm, SM,LC,10km, 0ºC ~ +70ºC, Dengan DDM |
Keterangan
Transceiver Springtek 40G-LR4 QSFP+ dirancang untuk memenuhi persyaratan tautan ethernet 40G melalui SMF hingga 10 km.Sesuai dengan QSFP+ MSA, IEEE 802.3ba 40GBase-LR4.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Mendukung laju bit hingga 10,3125Gb/dtk per lajur
Antarmuka LC dupleks
Pemancar CWDM 4x10Gbps yang tidak didinginkan, detektor array PIN
Konsumsi daya rendah <3,5W
Panjang link maksimum 10km pada Single Mode Fiber (SMF)
Perumahan semua logam untuk kinerja EMI yang unggul
antarmuka manajemen IIC
Catu daya tunggal +3.3V
Suhu casing pengoperasian: 0 hingga 70 °C
Sesuai RoHS (bebas timah)
Aplikasi
Akses kecepatan tinggi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Tarif Data per Jalur | BR | - | 10.3125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 300 | - | 1200 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |
| Kerugian pengembalian input diferensial | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz hingga 11,1GHz | |||
| Diferensial ke kerugian pengembalian input mode umum | 10 | - | - | dB | 10MHz hingga 11,1GHz | |
| Toleransi Jitter J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 |
| Toleransi Jitter J9 | J9T | 0,29 | - | - | UI | |
| Karakteristik Listrik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 1200 | mV | |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |
| Kerugian pengembalian keluaran diferensial | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz hingga 11,1GHz | |||
| Kerugian pengembalian keluaran mode umum | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz hingga 11,1GHz | |||
| Waktu transisi keluaran, 20% hingga 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |
| Keluaran Jitter J2 | J2O | - | - | 0,42 | UI | |
| Keluaran Jitter J9 | J9O | - | - | 0,65 | UI | |
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Karakteristik Pemancar | |||||||
| Tipe Laser | DFB CWDM | ||||||
| Tarif Data per lajur | - | - | 10.3125 | - | Gb/dtk | ||
|
Panjang Gelombang Pusat Lajur
|
λ0 | 1264.5 | 1277.5 | nm | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| Rasio supresi mode samping | SMSR | 30 | - | - | dB | ||
| Total Daya Peluncuran rata-rata | PT | - | - | 8.3 | dBm | ||
| Daya Luncur Rata-Rata, setiap jalur | PKELUAR | -7.0 | - | 2.3 | dBm | ||
| Amplitudo Modulasi Optik, setiap jalur | OM | -4 | - | 3.5 | dBm | ||
| Perbedaan kekuatan peluncuran antara dua jalur (OMA) | - | - | 6.5 | dB | |||
| Luncurkan Power di OMA dikurangi TDP, setiap jalur | -4.8 | - | - | dBm | |||
| Rasio Kepunahan | ER | 3.5 | - | - | dB | ||
| Denda dispersi pemancar | TDP | - | - | 2.6 | dB | ||
| Rata-rata Launch Power of OFF pemancar, setiap jalur | POFF | - | - | -30 | dBm | ||
| Kebisingan Intensitas Relatif | RIN | - | - | -128 | dB/Hz | ||
| Toleransi kehilangan pengembalian optik | - | - | 20 | dB | |||
| Reflektansi Pemancar | - | - | -12 | dB | |||
| Definisi masker mata pemancar | Sesuai dengan IEEE802.3ba | ||||||
| Karakteristik Penerima | |||||||
| Jenis Penerima | PIN | ||||||
| Tarif Data per lajur | - | 10.3125 | - | Gb/dtk | |||
| Panjang Gelombang Pusat Lajur | λ0 | 1264.5 | 1277.5 | nm | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| Daya terima rata-rata, setiap jalur | PIN1 | -13.7 | - | 2.3 | dBm | ||
| Ambang Kerusakan | DT | 3.3 | - | - | dBm | ||
| Receiver Power (OMA), setiap jalur (maks) | - | - | 3.5 | dBm | |||
| Selisih daya terima antara dua jalur (OMA) (maks) | - | - | 7.5 | dB | |||
| Sensitivitas Penerima (OMA), setiap jalur (maks) | Sen1 | - | - | -11.5 | dBm | 1 | |
| Stressed Receiver Sensitivity (OMA), setiap lajur (maks) | Sen1 | - | - | -9.6 | dBm | ||
| Frekuensi batas atas listrik penerima 3dB, setiap jalur | - | - | 12.3 | GHz | |||
| Reflektansi Penerima | RFL | - | - | -26 | dB | ||
| Pernyataan LOS | LOSA | -30 | - | - | dBm | ||
| LOS De-Tegaskan | LOSD | - | - | -15 | dBm | ||
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | ||
| Catatan | |||||||
| 1. BER=1E-12, diukur dengan PRBS31@10.3125Gbps | |||||||
