Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QS4085M01-CD

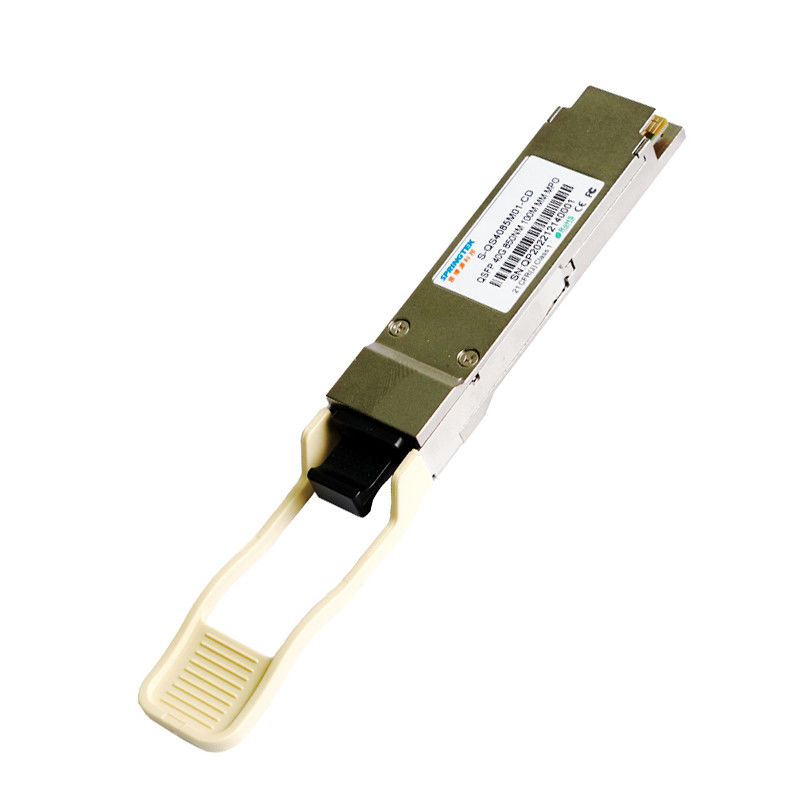

Kompatibel Brocade 850nm 40G QSFP + Modul Transceiver Optik 100m 40G-QSFP+-SR4
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek 40G SR4 QSFP+ dirancang untuk memenuhi persyaratan ethernet 40G termasuk memutus tautan 10G SR melalui OM3 MMF hingga 100m.Sesuai dengan QSFP+ MSA, IEEE 802.3ba.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Catu daya tunggal +3.3V
Suhu Operasional: 0 hingga +70°C
Sesuai RoHS (bebas timah)
Aplikasi
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
Breakout ke 4 x 10GBASE-SR
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.46 | V |
| Konsumsi Daya Total | P | - | - | 1.5 | W |
| Kecepatan Data | BR | - | 10.3125 | - | Gbps |
Karakteristik listrik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | ||
| Ayunan Tegangan Input Diferensial | VDI DALAM | 180 | - | 1200 | mV | |||
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |||
| Kerugian pengembalian input diferensial | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz hingga 11,1GHz | |||||
| Diferensial ke kerugian pengembalian input mode umum | 10 | - | - | dB | 10MHz hingga 11,1GHz | |||
| Toleransi Jitter J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 | ||
| Toleransi Jitter J9 | J9T | 0,29 | - | - | UI | |||
| Karakteristik Listrik Penerima | ||||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |||
| Swing tegangan output diferensial | VKELUAR | 300 | - | 900 | mV | |||
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |||
| Kerugian pengembalian keluaran diferensial | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz hingga 11,1GHz | |||||
| Kerugian pengembalian keluaran mode umum | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz hingga 11,1GHz | |||||
| Waktu transisi keluaran, 20% hingga 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |||
| Keluaran Jitter J2 | J2O | - | - | 0,42 | UI | |||
| Keluaran Jitter J9 | J9O | - | - | 0,65 | UI | |||
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Karakteristik Pemancar | ||||||
| Tipe Laser | VCSEL | |||||
| Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |
| Lebar Spektral RMS | ∆λ | - | - | 0,4 | nm | |
| Daya Luncur Rata-Rata, setiap jalur | PKELUAR | -7.6 | - | 2.4 | dBm | |
|
Perbedaan kekuatan peluncuran antara apapun dua jalur (OMA) |
DPx | - | - | 4 | dB | |
| Kekuatan puncak, setiap jalur | PPx | - | - | 4 | dBm | |
| Rasio Kepunahan | ER | 3 | - | - | dB | |
| Denda dispersi pemancar | TDP | -- | -- | 3.5 | dB | |
| Rata-rata Launch Power of OFF pemancar, setiap jalur | PMATI | - | - | -30 | dBm | |
| Toleransi kehilangan pengembalian optik | ORL | - | - | 12 | dB | |
|
Masker mata pemancar definisi{X1,X2,X3,Y1,Y2,Y3} |
{0,23,0,34,0,43,0,27,0,35,0,4} | |||||
| Karakteristik Penerima | ||||||
| Jenis Penerima per lajur | PIN | |||||
| Panjang Gelombang Penerima | λ | 840 | 850 | 860 | nm | |
| Daya rata-rata saat menerima input, setiap jalur | PXPx | - 9.5 | - | 2.4 | dBm | |
| Sensitivitas Penerima Tertekan di OMA | SRS | - | - | -5.4 | dBm | 1 |
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |
| LOS De-Tegaskan | LOSD | - | - | -12 | dBm | |
| Histeresis LOS | KALAH | 0,5 | dB | |||
| Reflektansi Penerima | Rfl | -12 | dB | |||
| Catatan | ||||||
| 1.Diukur dengan PRBS 231-1 pola pengujian, @10,3125Gb/dtk, BER<1E-12. | ||||||
