Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-PP2585L01-CD

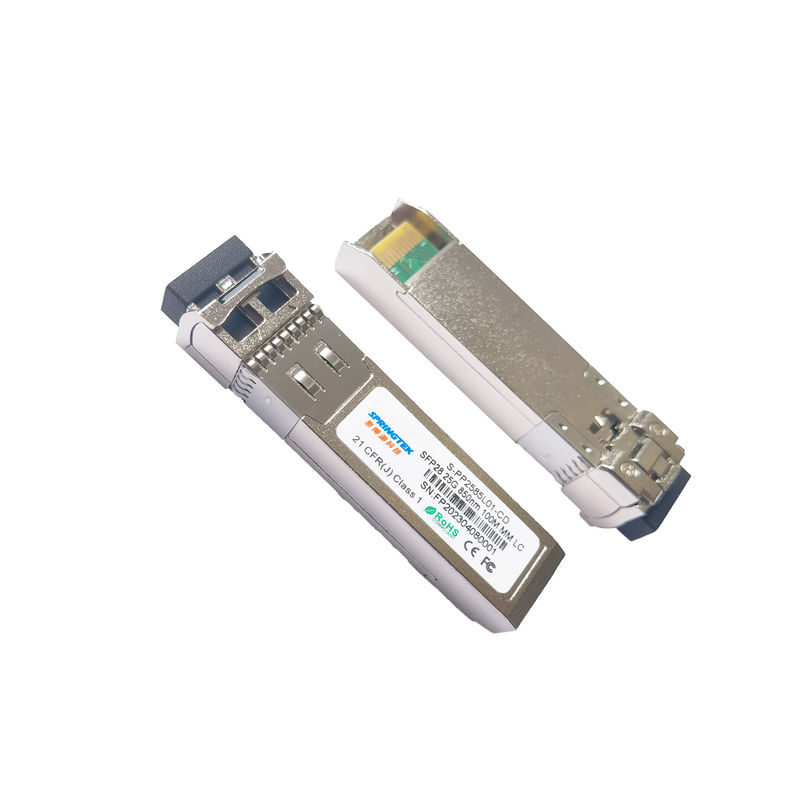

850nm 100m OM4 LC MMF SFP28 Transceiver / Ethernet Sfp Transceiver SR
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, Dengan DDM |
Keterangan
Springtek SFP28 untuk Aplikasi 25Gigabit Ethernet dan Infiniband EDR.Ini adalah modul kinerja tinggi untuk komunikasi data jarak pendek dan aplikasi interkoneksi yang beroperasi pada 25,78125Gbps hingga 70m menggunakan serat OM3 atau 100m menggunakan serat OM4.Modul ini dirancang untuk beroperasi pada sistem serat multimode menggunakan panjang gelombang nominal 850nm. Antarmuka kelistrikan menggunakan konektor tipe tepi 20 kontak.Antarmuka optik menggunakan wadah LC dupleks.
Fitur
Mendukung laju bit 25,78125Gbps
Panjang link maksimum 70m pada OM3 MMF dan 100m pada OM4 MMF
Laser VCSEL 850nm dan detektor foto PIN
CDR internal pada saluran Pemancar dan Penerima
Wadah Duplex LC
Kisaran suhu lingkungan pengoperasian: 0 ~ +70℃
Catu daya 3.3V tunggal
Disipasi daya rendah: <1,0W
Perumahan SFP28 dengan pelindung EMI yang ditingkatkan
Aplikasi
Ethernet 25GBASE-SR
Aplikasi EDR Infiniband
Aplikasi Saluran Serat 32G
Server, Switch, Penyimpanan, dan Adaptor Kartu Host
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 3.6 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.135 | 3.3 | 3.465 | V |
| Arus suplai | SAYAcc | - | - | 300 | mA |
| Tarif Data | BR | 25,78125±100ppm | Gbps | ||
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 90 | - | 100 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V |
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 900 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| LOS Menegaskan Tegangan | VLOSA | 2.0 | - | VCC+0,3 | V |
| LOS De-tegaskan Tegangan | VLOSD | -0,3 | - | +0,4 | V |
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | ||
| Karakteristik Pemancar | ||||||||
| Kisaran Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |||
| RMS Lebar Spektral | Δλ | - | - | 0,6 | nm | |||
| Daya Keluaran Rata-Rata | Pavg | -8.4 | 2.4 | dBm | ||||
| OMA Daya Optik | POM | -6.4 | 3 | dBm | ||||
| Rasio Kepunahan | ER | 2 | - | - | dB | |||
| Kebisingan Intensitas Relatif | RIN | - | - | -128 | dB/Hz | |||
| Toleransi Kerugian Pengembalian Optik | - | - | 12 | dB | ||||
| Penutupan Pemancar dan Dispersi Mata | TDEC | - | - | 4.3 | dB | |||
| Transmitter Masker mata definisi {X1,X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Karakteristik Penerima | ||||||||
| Mengoperasikan Panjang Gelombang Tengah | λ | 840 | 850 | 860 | nm | |||
| Sensitivitas Penerima | Sen | - | - | -10.3 | dBm | 3,4 | ||
| Kelebihan Penerima | PDUDUK | 2.4 | - | - | dBm | |||
| Reflektansi Penerima | RFL | - | - | -12 | dB | |||
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Tegaskan | LOSD | - | - | -13 | dBm | |||
| Histeresis LOS | KALAH | 0,5 | 3 | 5 | dB | |||
| Catatan | ||||||||
|
1. Rasio klik pemancar 5E-5 hit/sampel. 2. Sesuai dengan IEEE 802.3ba. 3. Nilai minimum informatif, sama dengan min Tx OMA dengan ER tak terbatas dan kehilangan penyisipan saluran maks. 4. Sensitivitas Penerima diukur dengan pola uji PRBS 231-1, @25,78125Gb/s, BER<5E-5. |
||||||||
