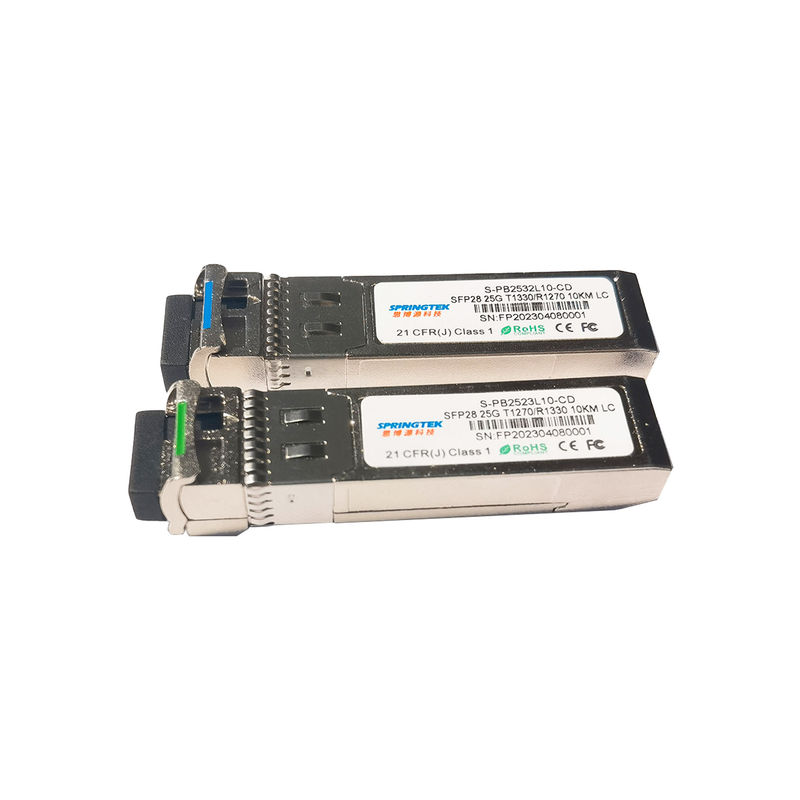

25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 10km Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
|
S-PB2523L10-CD |
SFP28,BIDI,Tx1270/Rx1330nm, 25,78Gbps, SM, 10km, 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek SFP28 BIDI adalah modul berkinerja tinggi dan hemat biaya yang mendukung laju data 25,78Gbps dan jarak transmisi 10 km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA) dan unit kontrol MCU.
Transceiver kompatibel dengan SFP Multi-Source Agreement dan fungsi diagnostik digital SFF-8472.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4.5 | V | |
| kisaran suhu penyimpanan | Ts | -40 | +85 | °C | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 5 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | 600 | mA | ||
| Kecepatan Data | BR | - | 25.78 | - | Gbps |
Karakteristik Optik dan Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Tengah | c | 1260 | 1270 | 1280 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | - | dB | |||
| Daya Keluaran Rata-Rata | Pkeluar | -2 | 4 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Diferensial Ayunan Masukan Data | VDI DALAM | 180 | 850 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZDI DALAM | 90 | 100 | 110 | Ω | ||
| TX Nonaktifkan | Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Kesalahan TX | Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Penerima | |||||||
| Panjang Gelombang Tengah | c | 1320 | 1330 | 1340 | nm | ||
| Sensitivitas Penerima | -13 | dBm | 3 | ||||
| Kelebihan Penerima | 2 | dBm | 3 | ||||
| LOS De-Tegaskan | LOSD | -15 | dBm | ||||
| Pernyataan LOS | LOSA | -30 | dBm | ||||
| Histeresis LOS | 0,5 | dB | |||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | ||
| LOS | Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
|
Catatan: 1. Daya optik diluncurkan ke SMF. 2. Input PECL, digabungkan secara internal dan diakhiri dengan AC. 3. Diukur dengan PRBS 231-1 pola uji @25,78Gps, BER ≤5×10-5. 4. AC-berpasangan secara internal. |
|||||||
Waktu dan Listrik
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tx Nonaktifkan Meniadakan Waktu | ton | 2 | MS | ||
| Tx Nonaktifkan Waktu Penegasan | pesolek | 10 | µs | ||
|
Waktu Untuk Inisialisasi, termasuk Atur Ulang Kesalahan Tx |
t_init | 300 | MS | ||
| Waktu Tegaskan Kesalahan Tx | t_fault | 100 | µs | ||
| Tx Nonaktifkan Untuk Mengatur Ulang | t_reset | 10 | µs | ||
| LOS Menegaskan Waktu | t_rugi_on | 100 | µs | ||
| LOS De-assert Time | t_loss_off | 100 | µs | ||
| Kecepatan Jam ID Seri | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-Tinggi | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)-Rendah | VL | 0,8 | V |
Diagnostik
| Parameter | Jangkauan | Satuan | Ketepatan | Kalibrasi |
| Suhu | 0 hingga +70 | °C | ±3°C | Intern |
| Tegangan | 3.0 hingga 3.6 | V | ±3% | Intern |
| Arus Bias | 0 sampai 100 | mA | ±10% | Intern |
| Daya TX | 0 sampai 6 | dBm | ±3dB | Intern |
| Kekuatan RX | -14 hingga +2 | dBm | ±3dB | Intern |
