Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-PP25A007-C

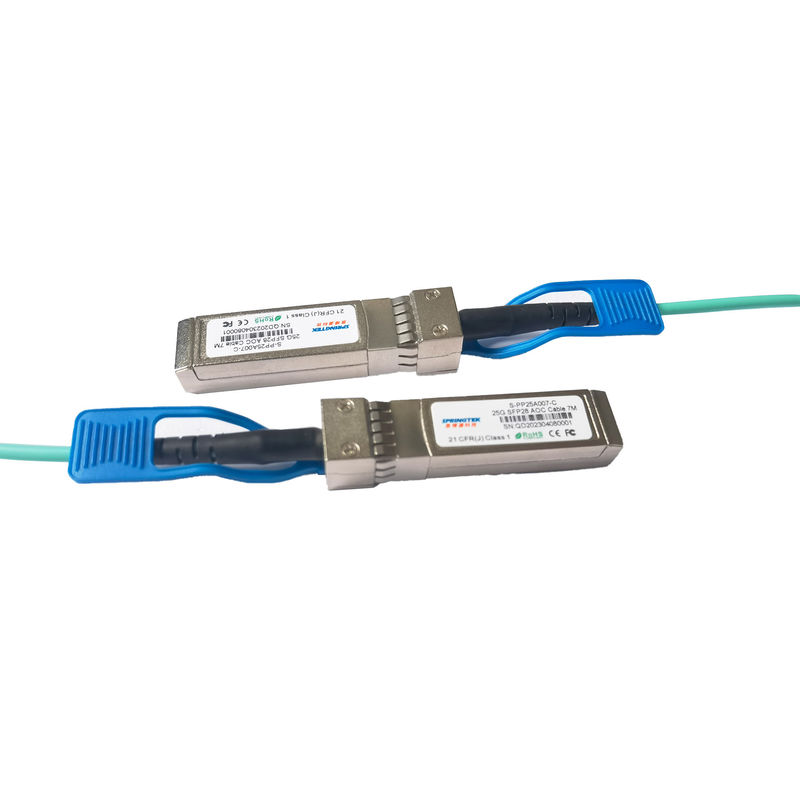

Kabel 25G SFP28 ke SFP28 AOC 7M
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
| S-PP25A007-C | Kabel AOC SFP28 25G 7M | 0~70℃ |
Keterangan
Kabel Optik Aktif Springtek SFP28 adalah rakitan serat yang dipasang langsung dengan konektor SFP28.Mereka cocok untuk jarak yang sangat pendek dan menawarkan cara yang hemat biaya untuk menghubungkan di dalam rak dan di rak yang berdekatan.
Panjang Kabel Optik Aktif Springtek SFP28 hingga 70 meter di atas OM3 MMF atau 100 meter di atas OM4 MMF.Modul ini dirancang untuk beroperasi pada sistem serat multimode menggunakan panjang gelombang nominal 850nm.
Fitur
Aplikasi
Standarl
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Maks | Satuan |
| Suhu Penyimpanan | Ts | -20 | +85 | °C |
| Suhu Kasus Operasi | Tc | 0 | 70 | °C |
| Kelembaban Operasi | RH | 0 | 85 | % |
| Tegangan Pasokan | Vcc | -0,3 | 3.6 | V |
|
Catatan: Kerusakan dapat terjadi jika transceiver mengalami kondisi di luar batas. |
||||
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Suhu Kasus Operasi | Tc | 0 | +70 | °C | |
| Tegangan Pasokan | Vcc | 3.135 | 3.3 | 3.465 | V |
| Arus suplai | Icc | 300 | mA | ||
| Kecepatan Bit | BR | 25.78125 | Gbps |
Pemancar
Karakteristik kelistrikan berikut ditentukan berdasarkan Lingkungan Pengoperasian yang Direkomendasikan kecuali ditentukan lain.
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Overload Tegangan Diferensial pk-pk | TP1a | 900 | mV | |||
| Tegangan Mode Umum (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Ketidakcocokan Resistensi Pemutusan Diferensial | TP1 | 10 | % | Pada 1MHz | ||
| Kerugian Pengembalian Diferensial (SDD11) | TP1 | Lihat CEI-28G-VSR Persamaan 13-19 |
dB | |||
| Mode Umum ke konversi Diferensial dan konversi Diferensial ke Mode Umum (SDC11, SCD11) | TP1 | Lihat CEI-28G-VSR Persamaan13-20 |
dB | |||
Tes Input Stres |
TP1a | Lihat CEI-28G-SR Bagian 13.3.11.2.1 |
Penerima
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Tegangan Diferensial, pk-pk | TP4 | 900 | mV | |||
| Tegangan Mode Umum (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Kebisingan Mode Umum, RMS | TP4 | 17.5 | mV | |||
| Ketidakcocokan Resistensi Pemutusan Diferensial | TP4 | 10 | % | Pada 1 MHz | ||
| Kerugian Pengembalian Diferensial (SDD22) | TP4 | Lihat CEI-28G-VSR Persamaan13-19 |
dB | |||
| Mode Umum ke konversi Diferensial dan konversi Diferensial ke Mode Umum (SDC22, SCD22) | TP4 | Lihat CEI-28G-VSR Persamaan13-21 |
dB | |||
| Kerugian Pengembalian Mode Umum (SCC22) | TP4 | -2 | dB | 3 | ||
| Waktu Transisi, 20 hingga 80% | TP4 | 9.5 | ps | |||
| Penutupan Mata Vertikal (VEC) | TP4 | 5.5 | dB | |||
| Lebar Mata pada 10-15probabilitas (EW15) | TP4 | 0,57 | UI | |||
| Tinggi Mata pada 10-15probabilitas (EH15) | TP4 | 228 | mV | |||
| Catatan: 1 Per terminal. 2. Vcm dihasilkan oleh host.Spesifikasi mencakup efek tegangan offset arde. 3. Dari 250MHz ke 30GHz .. |
||||||
