Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QP1AA010-C

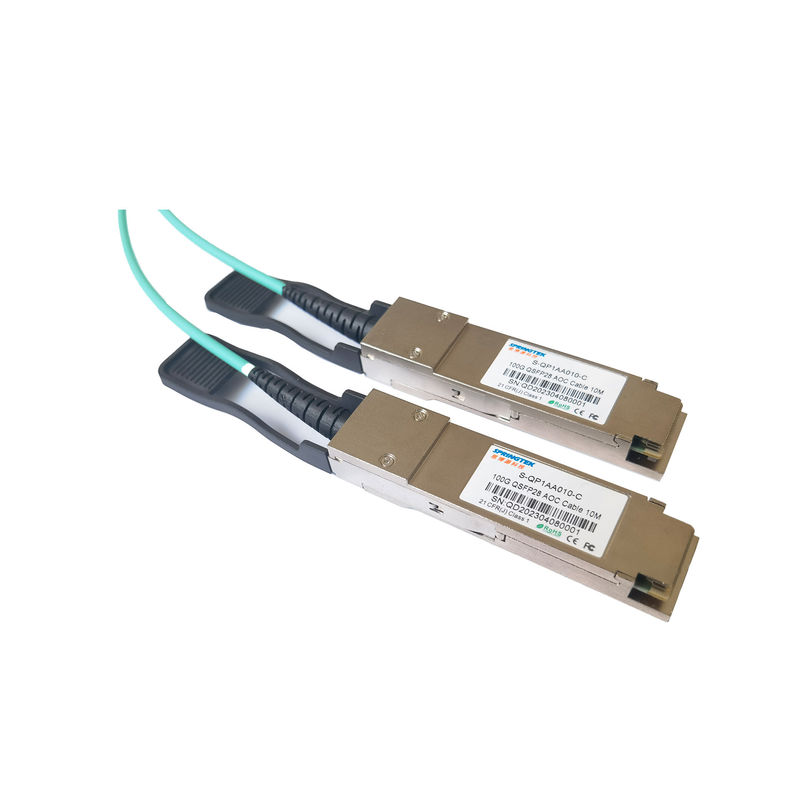

100G QSFP28 ke QSFP28 Kabel AOC 10M
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
| S-QP1AA010-C | Kabel AOC 100G QSFP28 10M | 0~70℃ |
Keterangan
Produk ini adalah AOC QSFP8 Serat Optik Empat Saluran, Dapat Dipasang, Paralel untuk 100 Gigabit Ethernet, Aplikasi Infiniband EDR.Transceiver ini adalah modul kinerja tinggi untuk komunikasi data multi-jalur jarak pendek dan aplikasi interkoneksi.Ini mengintegrasikan empat jalur data di setiap arah dengan bandwidth 100Gbps.
Panjang Kabel Optik Aktif Springtek 100G QSFP28 hingga 70 meter di atas OM3 MMF atau 100 meter di atas OM4 MMF.Modul ini dirancang untuk beroperasi pada sistem serat multimode menggunakan panjang gelombang nominal 850nm.Antarmuka listrik menggunakan konektor tipe tepi 38 kontak.
Fitur
Aplikasi
Standarl
Peringkat Maksimum Mutlak
Perlu diperhatikan bahwa pengoperasian yang melebihi peringkat maksimum absolut individu mana pun dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Maks | Satuan |
| Suhu Sekitar Penyimpanan | TSTG | -40 | 85 | ℃ |
| Suhu Kasus Operasi | Tc | 0 | 70 | ℃ |
| Kelembaban Operasi | HHAI | 5 | 85 | % |
| Tegangan Catu Daya | Vcc | 0 | +3.6 | V |
Kondisi Operasi yang Direkomendasikan
Lingkungan Pengoperasian yang Direkomendasikan menentukan parameter yang dimiliki oleh karakteristik listrik dan optik kecuali dinyatakan lain.
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Kasus Operasi Suhu |
TC | 0 | 25 | 70 | °C | |
| Tegangan Catu Daya | Vcc | 3.135 | 3.3 | 3.465 | V | |
| Kecepatan Data, setiap Jalur | 25.78125 | Gb/dtk | ||||
| Akurasi Kecepatan Data | -100 | 100 | ppm | |||
| Kontrol Tegangan Input Tinggi | 2 | Vcc | V | |||
| Kontrol Tegangan Input Rendah | 0 | 0,8 | V |
Pemancar
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Overload Tegangan Diferensial pk-pk |
TP1a | 900 | mV | |||
| Tegangan Mode Umum (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Pemutusan Diferensial Ketidakcocokan Perlawanan |
TP1 | 10 | % | Pada 1MHz | ||
| Kerugian Pengembalian Diferensial (SDD11) |
TP1 | Lihat CEI-28G-VSR Persamaan 13-19 |
dB | |||
| Mode Umum ke Diferensial konversi dan Diferensial ke Konversi Mode Umum (SDC11, SCD11) |
TP1 | Lihat CEI-28G-VSR Persamaan 13-20 |
dB | |||
Tes Input Stres |
TP1a | Lihat Bagian CEI-28G-VSR 13.3.11.2.1 |
Penerima
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Tegangan Diferensial, pk-pk | TP4 | 900 | mV | |||
| Tegangan Mode Umum (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Kebisingan Mode Umum, RMS | TP4 | 17.5 | mV | |||
| Pemutusan Diferensial Ketidakcocokan Perlawanan |
TP4 | 10 | % | Pada 1 MHz | ||
| Kerugian Pengembalian Diferensial (SDD22) |
TP4 | Lihat CEI-28G-VSR Persamaan 13-19 |
dB | |||
| Mode Umum ke Diferensial konversi dan Diferensial ke Konversi Mode Umum (SDC22, SCD22) |
TP4 | Lihat CEI-28G-VSR Persamaan 13-21 |
dB | |||
| Kerugian Pengembalian Mode Umum (SCC22) |
TP4 | -2 | dB | 3 | ||
| Waktu Transisi, 20 hingga 80% | TP4 | 9.5 | ps | |||
| Penutupan Mata Vertikal (VEC) | TP4 | 5.5 | dB | |||
| Lebar Mata dengan probabilitas 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Ketinggian Mata pada 10-15 robabilitas (EH15) |
TP4 | 228 | mV | |||
| Catatan: 1. Per terminal. 2. Vcm dihasilkan oleh host.Spesifikasi mencakup efek tegangan offset arde. 3. Dari 250MHz hingga 30GHz |
||||||
