Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-PP2531L10-CD

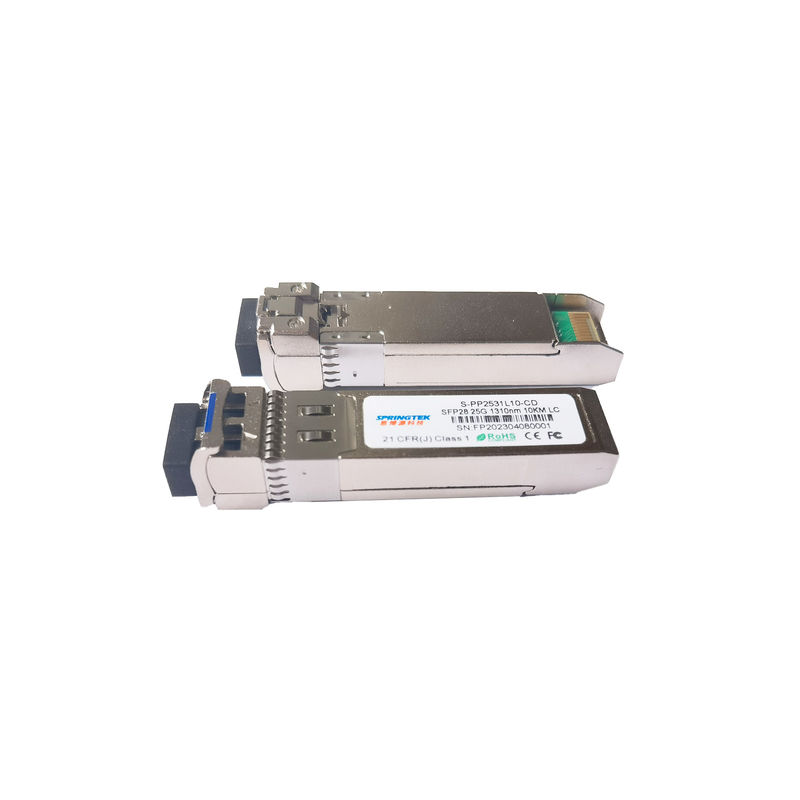

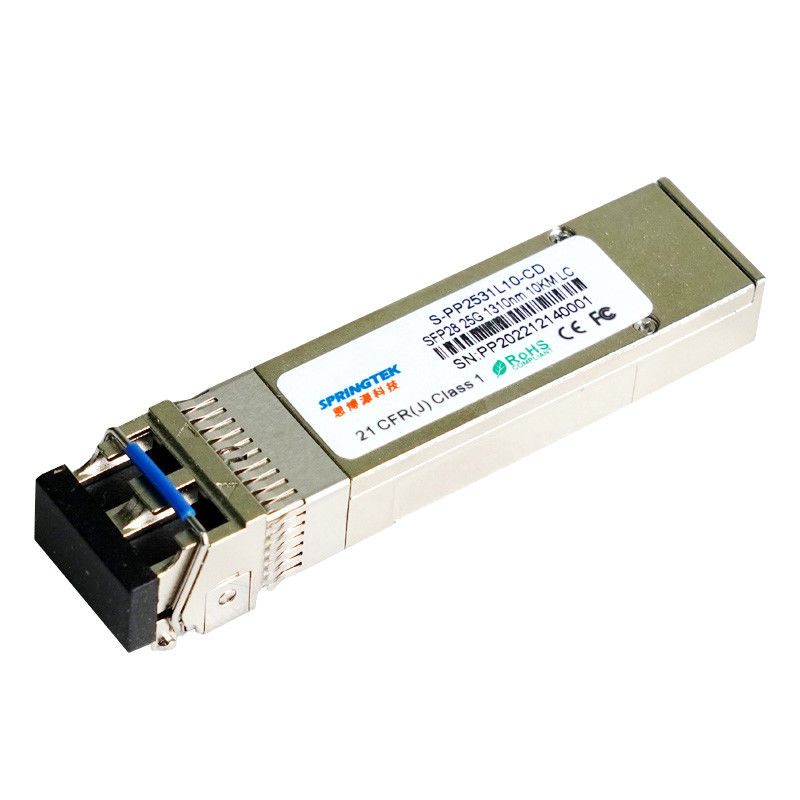

25Gbps 1310nm10km SFP28Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-PP2531L10-CD | SFP28, 25,78Gbps, 1310nm, LC,SMF, 10km , 0ºC~+70ºC, Dengan DDM |
Keterangan
Transceiver Springtek SFP28 dirancang untuk mengirim dan menerima data optik melalui serat optik mode tunggal untuk panjang tautan 10 km.
Antarmuka listrik modul SFP28 10km sesuai dengan spesifikasi listrik SFI.Input pemancar dan impedansi keluaran penerima adalah diferensial 100 Ohm.Jalur data digabungkan secara internal dengan AC.Modul ini memberikan terminasi diferensial dan mengurangi konversi diferensial ke mode umum untuk terminasi sinyal kualitas dan EMI rendah.
Fitur
Antarmuka optik LC Duplex
Pemancar DFB 1310nm, penerima PIN
Berlaku untuk koneksi SMF 10km
Perumahan semua logam untuk kinerja EMI yang unggul
Catu daya 3.3V tunggal
Konsumsi daya maksimum 1,5W
Solusi SFP+ yang hemat biaya, memungkinkan port yang lebih tinggi
kepadatan dan bandwidth yang lebih besar
Suhu wadah pengoperasian: 0 hingga +70°C
Kompatibel dengan RoHS
Aplikasi
eCPRI&CPRI
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | -0,5 | 4 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | +70 | °C | |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Arus suplai | SAYAcc | 600 | mA | ||
| Kecepatan Data | BR | - | 25.78 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 200 | - | 900 | mV |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω |
| Pemancar Nonaktifkan Tegangan | VDIS | 2.0 | - | VCC+0,3 | V |
| Pemancar Mengaktifkan Tegangan | VEN | 0 | - | 0,8 | V |
| TKESALAHANLogika Tinggi | VTFH | 2.4 | - | VCC | V |
| TKESALAHANLogika Rendah | VTFL | VEE | - | VEE+0,4 | V |
| Karakteristik Listrik Penerima | |||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Swing tegangan output diferensial | VKELUAR | 300 | - | 850 | mV |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω |
| LOS Menegaskan Tegangan | VLOSA | 2.4 | - | VCC | V |
| LOS De-tegaskan Tegangan | VLOSD | VEE | - | VEE+0,4 | V |
Karakteristik Optik dan Listrik
| Karakteristik Listrik Pemancar | ||||||||||
| Parameter | Simbol | Min. | Ketik. | Maks. | Satuan | Catatan | ||||
| Kisaran Panjang Gelombang Tengah | λ | 1295 | 1310 | 1325 | nm | |||||
| Lebar Spektral@-20dB | Δλ | - | - | 1 | nm | |||||
| Rasio Penekanan Mode Samping | SMSR | 30 | - | - | dB | |||||
| Luncurkan Daya Optik | Merengut | -7 | - | 2 | dBm | 1 | ||||
| Amplitudo Modulasi Optik | OM | -4 | - | 2.2 | dBm | |||||
| Luncurkan Power di OMA-TDP | -5 | dB | ||||||||
| Hukuman Dispersi Pemancar | TDP | - | - | 2.7 | dB | |||||
| Daya peluncuran rata-rata pemancar OFF | -20 | dBm | ||||||||
| Rasio Kepunahan | ER | 3 | - | - | dB | |||||
| Kebisingan Intensitas Relatif | RIN | - | - | -130 | dB/Hz | |||||
| Diagram Mata | Sesuai dengan masker mata IEEE802.3cc saat difilter | |||||||||
| Karakteristik Listrik Penerima | ||||||||||
| Parameter | Simbol | Min. | Ketik. | Maks. | Satuan | Catatan | ||||
| Mengoperasikan Panjang Gelombang Tengah | λ | 1295 | 1310 | 1325 | nm | |||||
| Sensitivitas OMA Penerima Tanpa Tekanan | Sen | - | - | -12 | dBm | 2 | ||||
| OMA Daya Penerima Maksimum | - | - | 2.2 | dBm | ||||||
| Reflektansi Penerima | RFL | - | - | -26 | dB | |||||
| Pernyataan LOS | LOSA | -30 | - | - | dBm | |||||
| LOS De-Tegaskan | LOSD | - | - | -14 | dBm | |||||
| Histeresis LOS | KALAH | 0,5 | - | - | dB | |||||
| Catatan: | ||||||||||
|
1. Angka daya rata-rata hanya bersifat informatif, per IEEE 802.3cc. 2. Diukur dengan 231-1 PRBS@25.78125Gbps,BER<5E-5 |
||||||||||
