Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-QS4031M2K-CD

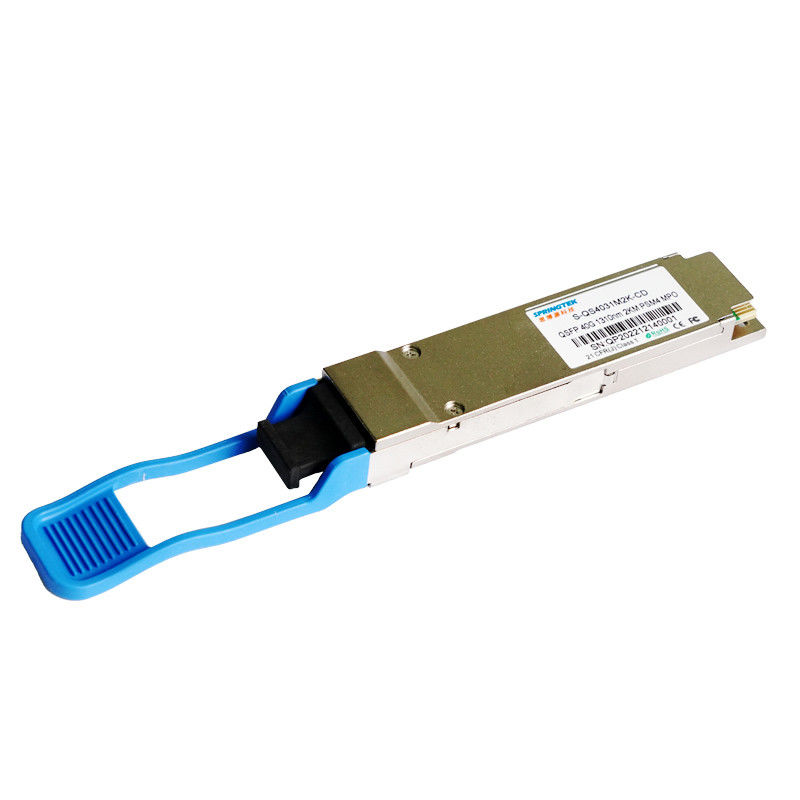

Kompatibel juniper 40Gbps 1310nm 2Km PSM4 QSFP + Modul Transceiver Optik
Meminta informasi
| Nomor Bagian | Deskripsi Produk |
| S-QS4031M2K-CD | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, Dengan DDM |
Keterangan
Transceiver Springtek QSFP+ 40G-PSM4 dirancang untuk memenuhi persyaratan tautan ethernet 40G melalui SMF hingga 2 km.Sesuai dengan QSFP+ MSA, IEEE 802.3ba.Hemat biaya, konsumsi daya rendah dengan catu daya 3.3V tunggal.Itu dibuat dengan perumahan semua logam dan ukuran kompak untuk kinerja EMI yang unggul.
Fitur
Kecepatan data hingga 11,2 Gbps per saluran
Konektor optik MPO (IEC61754-7-1)
Konsumsi daya rendah 3,5W (maks.)
Panjang transmisi hingga 2 km
Pemancar dengan laser DFB 4 saluran 1310nm
Penerima dengan detektor foto PIN 4 saluran
Suhu casing pengoperasian: 0 hingga 70 °C
Sesuai RoHS (bebas timah)
Aplikasi
Ganti Router dan HBA
Ethernet 40G
Infiniband QDR, DDR dan SDR
Backplane berperforma tinggi
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Tegangan Catu Daya | Vcc | 0 | 3.8 | V | |
| kisaran suhu penyimpanan | Ts | -40 | 85 | °C | |
| Kelembaban Relatif - Penyimpanan | RHS | 0 | 95 | % | |
| Kelembaban Relatif - Pengoperasian | RHHAI | 0 | 85 | % |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Ketik | Maks | Satuan |
| Kisaran Suhu Pengoperasian Kasus | Tc | 0 | - | 70 | °C |
| Tegangan Catu Daya | Vcc | 3.14 | 3.3 | 3.47 | V |
| Konsumsi Daya Total | P | - | - | 3.5 | W |
| Tarif Data per Jalur | BR | - | 10.3125 | - | Gbps |
Karakteristik listrik
| Karakteristik Listrik Pemancar | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan |
| Ayunan Tegangan Input Diferensial | VDI DALAM | 200 | - | 800 | mV | |
| Impendensi Input Diferensial Tx | ZDI DALAM | - | 100 | - | Ω | |
| Kerugian pengembalian input diferensial | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz hingga 11,1GHz | |||
| Diferensial ke kerugian pengembalian input mode umum | 10 | - | - | dB | 10MHz hingga 11,1GHz | |
| Toleransi Jitter J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 |
| Toleransi Jitter J9 | J9T | 0,29 | - | - | UI | |
| Karakteristik Listrik Penerima | ||||||
| Parameter | Simbol | Min | Ketik | Maks | Satuan | |
| Swing tegangan output diferensial | VKELUAR | 400 | - | 850 | mV | |
| Impendensi Keluaran Diferensial Rx | ZKELUAR | - | 100 | - | Ω | |
| Kerugian pengembalian keluaran diferensial | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz hingga 11,1GHz | |||
| Kerugian pengembalian keluaran mode umum | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz hingga 11,1GHz | |||
| Waktu transisi keluaran, 20% hingga 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |
| Keluaran Jitter J2 | J2O | - | - | 0,42 | UI | |
| Keluaran Jitter J9 | J9O | - | - | 0,65 | UI | |
Karakteristik Optik
| Parameter | Simbol | Min | Ketik | Maks | Satuan | Catatan | |
| Karakteristik Pemancar | |||||||
| Tipe Laser | DFB | ||||||
| Tarif Data per lajur | - | - | 10.3125 | - | Gb/dtk | ||
| Panjang Gelombang Pusat Lajur | λ0 | 1260 | 1360 | nm | |||
| Rasio supresi mode samping | SMSR | 30 | - | - | dB | ||
| Total Daya Peluncuran rata-rata | PT | - | - | 5 | dBm | ||
| Daya Luncur Rata-Rata, setiap jalur | MERENGUT | -8.2 | - | 0,5 | dBm | ||
| Amplitudo Modulasi Optik, setiap jalur | OM | -5.2 | - | 2.0 | dBm | ||
| Perbedaan kekuatan peluncuran antara dua jalur (OMA) | - | - | 5 | dB | |||
| Luncurkan Power di OMA dikurangi TDP, setiap jalur | -4.8 | - | - | dBm | |||
| Rasio Kepunahan | ER | 3.5 | - | - | dB | ||
| Denda dispersi pemancar | TDP | - | - | 2.6 | dB | ||
| Rata-rata Launch Power of OFF pemancar, setiap jalur | POFF | - | - | -30 | dBm | ||
| Kebisingan Intensitas Relatif | RIN | - | - | -128 | dB/Hz | ||
| Toleransi kehilangan pengembalian optik | - | - | 12 | dB | |||
| Definisi masker mata pemancar | Sesuai dengan IEEE802.3ba | ||||||
| Karakteristik Penerima | |||||||
| Jenis Penerima | PIN | ||||||
| Panjang Gelombang Pusat Lajur | λ | 1260 | 1360 | nm | |||
| Daya terima rata-rata, setiap jalur | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Ambang Kerusakan | DT | 3 | - | - | dBm | ||
| Sensitivitas Penerima (OMA), setiap jalur (maks) | Sen1 | - | - | -12.6 | dBm | 1 | |
| Pernyataan LOS | LOSA | -30 | - | - | dBm | ||
| LOS De-Tegaskan | LOSD | - | - | -15 | dBm | ||
| Histeresis LOS | KALAH | 0,5 | - | 6 | dB | ||
| Catatan | |||||||
| 1.BER=1E-12, diukur dengan PRBS31@10.3125Gbps | |||||||
