Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-Q52AA003-C

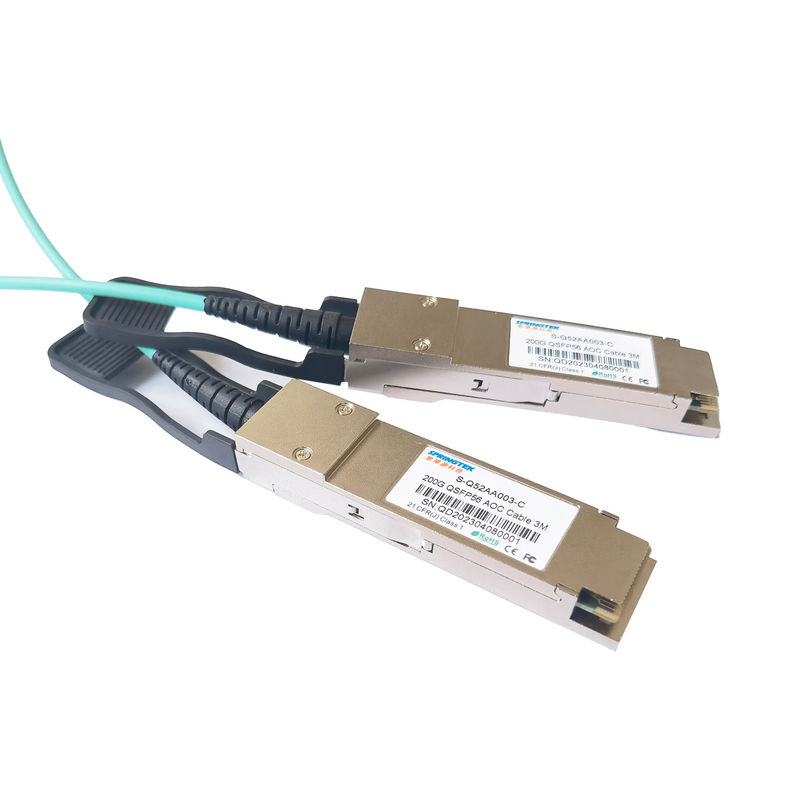

200G QSFP56 ke QSFP56 Kabel Optik Aktif AOC OM3 Kabel Patch Serat Optik Digunakan Untuk Peralatan Pusat Data
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |
| S-Q52AA003-C |
Kabel AOC QSFP56 200G 3M |
0~70℃ |
Keterangan
Modul Transceiver Optik Springtek 200G QSFP56 dirancang untuk digunakan dalam tautan Ethernet 200Gigabit melalui serat multimode OM3/OM4/OM5.Mereka sesuai dengan QSFP MSA dan dengan spesifikasi IEEE 802.3cd 200GBASE-SR4.Fungsi diagnostik digital tersedia melalui antarmuka I2C seperti yang ditentukan oleh CMIS V4.0.
Springtek 200G QSFP56 Optical transceiver sesuai dengan RoHS 2.0 dan bebas timah sesuai Directive2011/65/EU.
Fitur
Aplikasi
Peringkat Maksimum Mutlak
Perlu dicatat bahwa pengoperasian yang melebihi peringkat maksimum absolut individu mana pun dapat menyebabkan kerusakan permanen pada modul ini.
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Suhu Penyimpanan | TS | -20 | - | 85 | ℃ |
| Kelembaban relatif | RH | 0 | - | 85 | % |
| Suhu Operasi Kasus | TCase | 0 | - | 70 | ℃ |
| Tegangan Pasokan | VCC | -0,5 | - | 3.6 | V |
Kondisi Operasi yang Direkomendasikan
Lingkungan Pengoperasian yang Direkomendasikan menentukan parameter yang dimiliki oleh karakteristik listrik dan optik kecuali dinyatakan lain.
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tegangan Catu Daya | VCC | 3.135 | 3.300 | 3.465 | V |
| Suhu Kasus Operasi | TC | 0 | 25 | 70 | °C |
Pemancar
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Kecepatan Pensinyalan per Jalur | PRBS31Q@26.5625Gbd PAM4 | Gb/dtk | |||
| Panjang Gelombang Tengah | C | 840 | 850 | 860 | nm |
| Impedansi Input Diferensial | Zin | 90 | 100 | 110 | Ohm |
| Tegangan Input Diferensial | Vin | -- | 900 | - | mVp-p |
| Ketidakcocokan terminasi diferensial | - | - | - | 10 | % |
| Tegangan mode umum DC | - | -350 | - | 2850 | mV |
Penerima
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Kecepatan Pensinyalan per Jalur | PRBS31Q@26.5625Gbd PAM4 | Gb/dtk | |||
| Panjang Gelombang Tengah | lC | 840 | 850 | 860 | nm |
| Ketidakcocokan terminasi diferensial | - | - | - | 10 | % |
| Impedansi Keluaran Diferensial | Zout | 90 | 100 | 110 | Ohm |
| Tegangan Keluaran Diferensial | Vout | - | - | 900 | mVp-p |
| Tegangan mode umum DC | - | -350 | 2850 | mV | |
| Laju Bit Kesalahan | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
