Tempat asal:
Wuhan Cina
Nama merek:
Springtek
Sertifikasi:
ISO9001 RoHS FCC CE
Nomor model:
S-Q440A003-C
Meminta informasi
| Nomor Bagian | Deskripsi Produk | Spesifikasi Serat. |

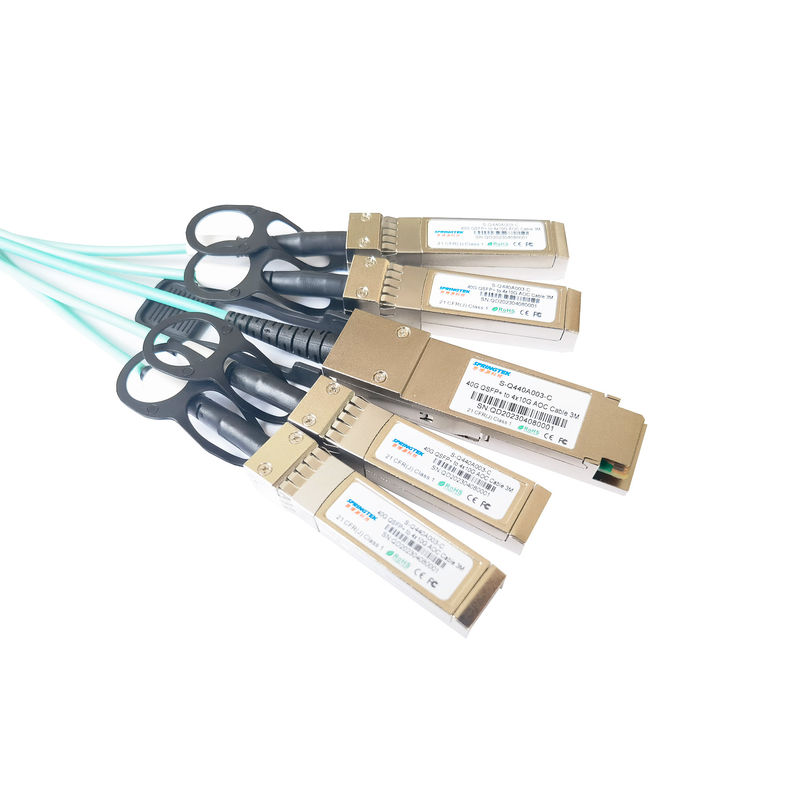

| S-Q440A003-C | Kabel 40G QSFP+ ke 4x10G AOC 3M | 0~70℃ |
Keterangan
Produk Springtek 40G QSFP+ AOC adalah kabel optik aktif paralel kecepatan data tinggi, untuk mengatasi keterbatasan bandwidth kabel tembaga tradisional.Springtek 40G QSFP+ AOC menawarkan 4 saluran transmisi data independen dan 4 saluran penerima data melalui serat pita multimode, masing-masing mampu beroperasi 10 Gb/dtk. Akibatnya, kecepatan data agregat 40Gb/dtk pada transmisi 100 meter dapat dicapai dengan ini produk, untuk mendukung pertukaran data komputasi ultra cepat.
Produk Springtek dirancang dengan faktor bentuk, koneksi optik/listrik sesuai dengan QSFP+ Multi-Source Agreement (MSA). Produk ini telah dirancang untuk memenuhi kondisi pengoperasian eksternal yang paling keras termasuk gangguan suhu, kelembapan, dan EMI.
Fitur
Aplikasi
Standarl
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Maks | Satuan |
| Suhu Sekitar Penyimpanan | TSTG | -40 | 85 | ℃ |
| Kelembaban Operasi | HHAI | 5 | 90 | % |
| Tegangan Catu Daya | Vcc | -0,3 | +3.6 | V |
| Tegangan Masukan | VIN | -0,3 | VCC+0,3 | V |
| Ambang Batas Rusak, per Jalur | DT | 3.4 | dBm |
Kondisi Operasi yang Direkomendasikan
| Parameter | Simbol | Min | Khas | Maks | Satuan |
| Tegangan Catu Daya | Vcc | 3.13 | 3.3 | 3.47 | V |
| Kontrol Tegangan Input Tinggi | 2 | VCC | V | ||
| Kontrol Tegangan Input Rendah | 0 | 0,8 | V | ||
| Kecepatan Data, setiap Jalur | 10.3125 | 11.2 | Gbps |
Pemancar
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
|
Toleransi Tegangan Input Berakhir Tunggal |
-0,3 | 4 | V | |||
|
Toleransi Tegangan Input Mode Umum AC |
15 | mV | RMS | |||
|
Tegangan Input Diferensial Ambang Batas Ayunan |
50 | mVpp |
Ambang Batas LOSA |
|||
| Ayunan Tegangan Input Diferensial | Vin, hal | 180 | 1200 | mVpp | ||
| Impedansi Input Diferensial | Zin | 90 | 100 | 110 | Ohm | |
|
Toleransi Tegangan Input Berakhir Tunggal |
-0,3 | 4 | V | |||
| Parameter S Input Diferensial | SDD11 | < -12 + 2 × SQRT(f), dengan f dalam GHz. | dB | 0,01-4,1GHz | ||
| < -6.3 + 13 × log10(f/5.5), dengan f dalam GHz | dB | 4.1-11.1GHz | ||||
|
Diferensial Tercermin ke Konversi Mode Umum |
SCD11 | -10 | dB | 0,01-11,1GHz | ||
Penerima
| Parameter | Simbol | Min | Khas | Maks | Satuan | Catatan |
| Tegangan Output Berakhir Tunggal | -0,3 | 4 | V | |||
|
Tegangan Keluaran Mode Umum AC |
7.5 | mV | RMS | |||
|
Ayunan Tegangan Keluaran Diferensial |
Vout, hal | 400 | 800 | mVpp | ||
| Impedansi Keluaran Diferensial | Zout | 90 | 100 | 110 | Ohm | |
|
Diferensial Keluaran S-parameter |
SDD22 | < -12 + 2 × SQRT(f ), dengan f dalam GHz | dB | 0,01-4,1GHz | ||
| < -6.3 + 13 × log10(f/5.5), dengan f dalam GHz | dB | 4.1-11.1GHz | ||||
|
Koefisien Refleksi Keluaran Mode Umum |
SCC22 | < -7 + 1,6×f, dengan f dalam GHz | dB | 0,01-2,5 GHz | ||
| -3 | dB | 2,5-11,1GHz | ||||
| Jitter Total | 0,38 | UI | ||||
| Jitter Deterministik | 0,64 | UI | ||||
